Machine dessai de pression de tuyau

Description d'unité de machine d'essai de pression de tuyau:

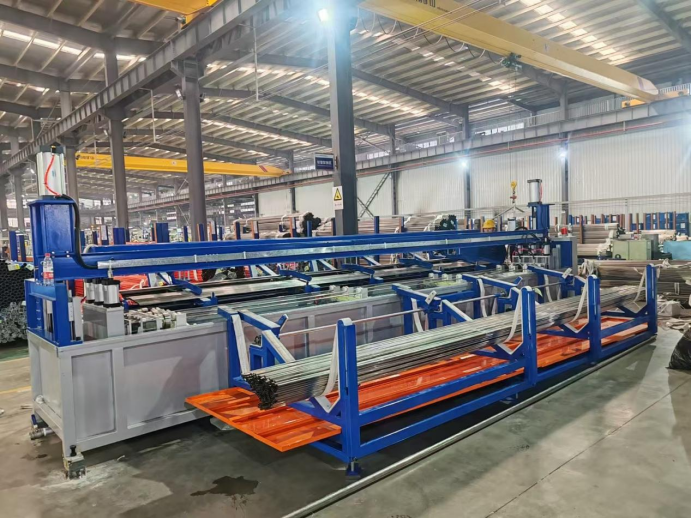

Machine d'essai de pression de tuyau Cette machine est principalement utilisée pour l'essai sous-marin de pression d'étanchéité des tuyaux en métal. Le testeur de pression utilise un mécanisme de convoyeur transversal pour le chargement et le déchargement. Plusieurs tuyaux peuvent être testés au cours de chaque cycle. Le processus de test de pression est surveillé et contrôlé par un ordinateur industriel + PLC. Il présente une conception structurelle rationnelle, une technologie avancée et mature, un fonctionnement du système stable, un fonctionnement et un entretien faciles, une forte stabilité de fonctionnement continu et une efficacité d'inspection élevée.

1. Aperçu d'opération d'unité de machine d'essai de pression de tuyau:

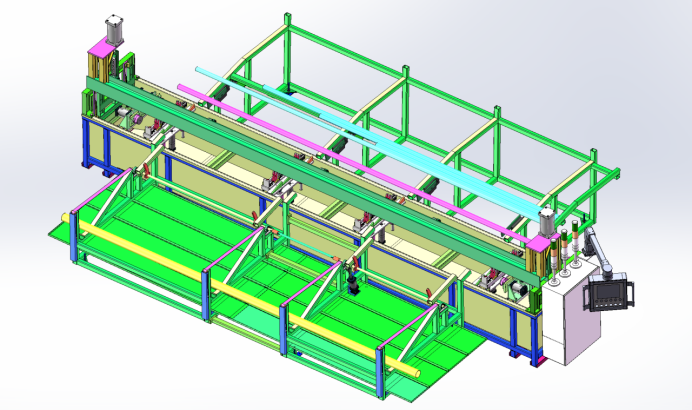

Cet équipement comporte une conception multistation et emploie l'air comprimé comme milieu d'essai. Les tubes sont gonflés puis abaissés dans un réservoir d'eau de test. Contrôlé par un système intelligent, plusieurs tubes peuvent être testés simultanément, avec un chargement et un déchargement simultanés, ce qui permet de gagner du temps. L'équipement comprend le stockage, la décharge, le chargement, l'inspection automatique, le tri automatique et le déchargement automatique et non destructif. Sa fonction de tri automatique tient compte de l'opération sans surveillance une fois entièrement opérationnelle, permettant à une personne d'actionner les unités multiples, réduisant l'intensité et les coûts de travail.

2. Flux de travail d'unité de machine d'essai de pression de tuyau:

Décharge → Chargement automatique → Serrage du tube → Etanchéité (étanchéité des deux extrémités du raccord) → Submersion (gonflage) → Inspection → Rejet

↗Tubes qualifiés → Rack de stockage de produits finis

→ Tri automatique → Déchargement automatique

↘Pièces rejetées → Stockage rejeté

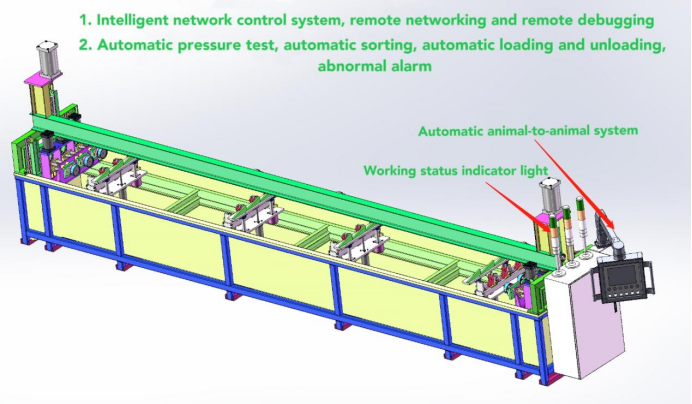

Système de contrôle intelligent de machine d'essai de pression de tuyau: Le système utilise le contrôle intelligent PLC-programmé, une interface homme-machine, et l'entrée et l'ajustement d'écran tactile. Il comporte le contrôle automatique, l'essai de pression automatique, le tri automatique de mémoire, et les alarmes automatiques. Lors des tests, il détermine automatiquement la conformité des produits à chaque station en fonction de la pression de maintien à chaque station et stocke les informations. Lorsque des produits non qualifiés sont déchargés dans une station, le rack de stockage automatique est automatiquement lié pour les trier dans le bac de stockage non qualifié. Si les produits non qualifiés apparaissent trois fois consécutivement dans la même poubelle, le système s'arrête automatiquement et les alarmes, rappelant à l'opérateur de vérifier les fuites et le remplacement de la tête d'étanchéité. Le système offre également des capacités de maintenance et de surveillance à distance, génère automatiquement des rapports et des interfaces avec les systèmes de gestion de la production.

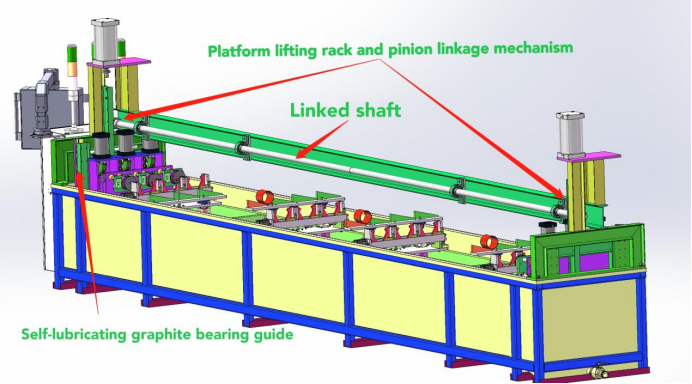

Machine d'essai de pression de tuyau Dispositif de naufrage automatique: double conception de mécanisme de naufrage pneumatique, composée de deux groupes de cylindres + système de détection de source d'air, arbre rotatif + conception synchrone crémaillère pour assurer la synchronisation du naufrage des deux côtés, le cylindre adopte une double tige de guidage tige de chrome + guide de manchon en cuivre graphite, L'arrière de la tête est pressurisé et gonflé pour l'inspection et le naufrage en même temps, après le naufrage, la pression est maintenue pendant un certain temps et le matériel est automatiquement flotté et retiré (le temps de maintien de la pression peut être ajusté selon la demande), le flottement et le retrait sont effectués simultanément, Raccourcissement du temps de cycle du processus d'inspection.

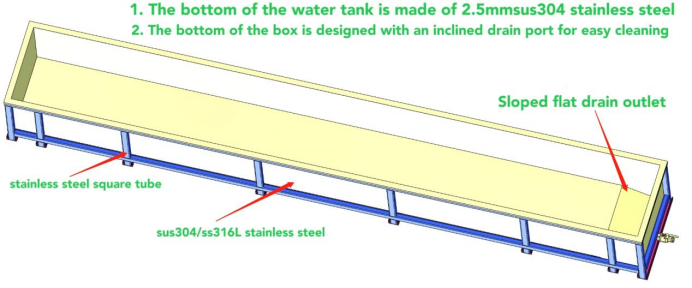

Réservoir d'essai de machine d'essai de pression de tuyau: Le réservoir est construit d'un cadre de réservoir d'essai de l'acier inoxydable 304, soudé des plaques d'acier 304 et de l'acier inoxydables épais de section de 2.4mm. Pour empêcher la rouille et la perforation du stockage à long terme de l'eau, le réservoir est conçu avec des orifices d'entrée et de sortie, et un fond incliné pour faciliter le nettoyage, le remplacement et la décharge de l'eau d'essai.

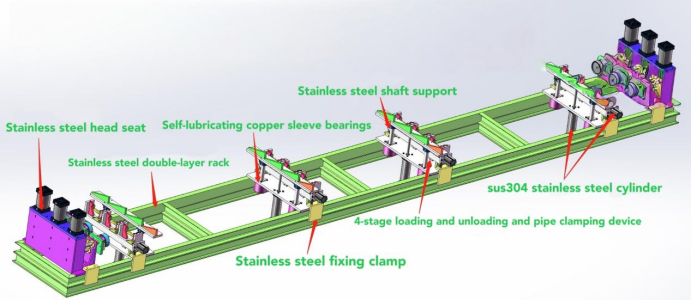

Machine d'essai de pression de tuyau La plate-forme d'inspection comporte une structure porteuse de poutre de double-couche construite de doubles couches de H-acier inoxydable de la norme nationale SUS304 et de I-poutres d'acier inoxydable pour empêcher la rouille, se plier, et la déformation. La plate-forme incorpore quatre composants: un mécanisme automatique de chargement et de déchargement, un dispositif automatique de serrage de tuyau, un dispositif automatique de capsulage, et un dispositif automatique de descente d'inspection. Ces dispositifs utilisent une conception segmentée de compression, permettant à la position du chargement, maintenant, et les dispositifs de capsulage d'être ajustée pour adapter à des tuyaux de longueurs variables pendant l'essai.

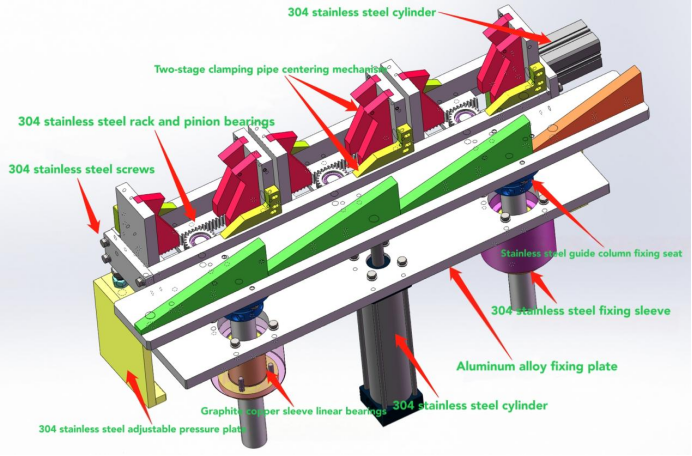

Machine d'essai de pression de tuyau Chargement automatique et unité de serrage Aperçu:

1. Le mécanisme automatique de chargement et de déchargement se compose de quatre ensembles de 304 cylindres d'acier inoxydable et de quatre ensembles de triangles de pipe-poussée. Ils utilisent des tiges de guidage chromées doubles et des roulements linéaires en acier inoxydable 304 pour minimiser le risque de rouille et de blocage des tiges de guidage. Les triangles de tuyau-poussée sont construits de la feuille en caoutchouc pour empêcher l'éraflure de la surface de tuyau.

2. Le mécanisme de poussée de tuyau se compose de quatre ensembles de cylindres et de quatre ensembles de bases de montage à dents dentées en acier inoxydable. La plaque de serrage et la conception de la pince permettent un réglage flexible pour s'adapter aux différentes longueurs de tuyaux. La plaque de serrage en forme de V centre automatiquement le tuyau après le serrage, éliminant le besoin de réglage lors de la commutation entre des tailles de tuyau plus grandes et plus petites. La plaque de serrage est construite à partir de feuille de caoutchouc pour éviter de rayer la surface du tuyau.

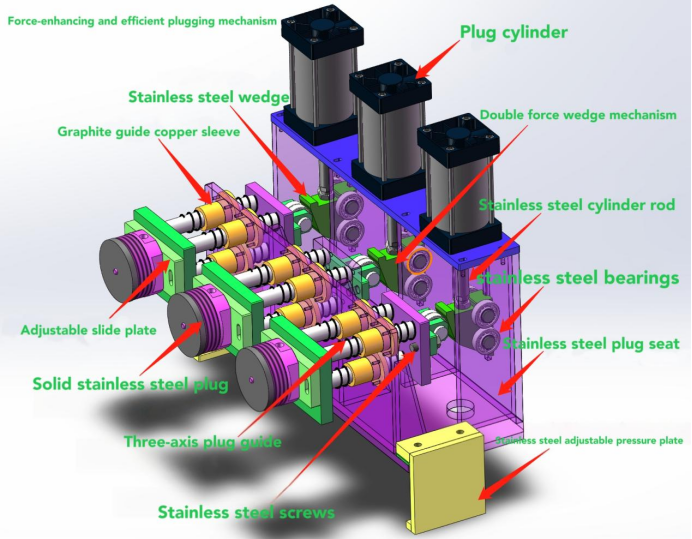

Machine d'essai de pression de tuyau Dispositif de branchement automatique: L'ensemble se compose d'un mécanisme de branchement, d'un mécanisme d'entraînement, d'un mécanisme de guide, et d'un mécanisme de cachetage. Les côtés gauche et droit comportent des supports d'acier inoxydable et des dispositifs de branchement pneumatiques, un fixe et l'autre réglable pour adapter à des longueurs variables de tuyau.

1. La prise utilise une conception de force-amplification en forme de coin de multiplicateur, augmentant la pression de prise de cylindre sans augmenter le diamètre de cylindre. Ceci réalise un effet de cachetage tout en également réduisant le temps de gonflage de cylindre, prolongeant la vie de cylindre, et améliorant l'efficacité d'essai de pression.

2. Le mécanisme rétractable de la fiche utilise une tige à trois guides + un manchon en cuivre graphite, offrant stabilité, résistance à la rouille et durabilité.

3. Le joint de cachetage de prise utilise une conception de bande transporteuse, qui offre la représentation supérieure de cachetage et une plus longue durée de vie comparée aux garnitures conventionnelles de silicone.

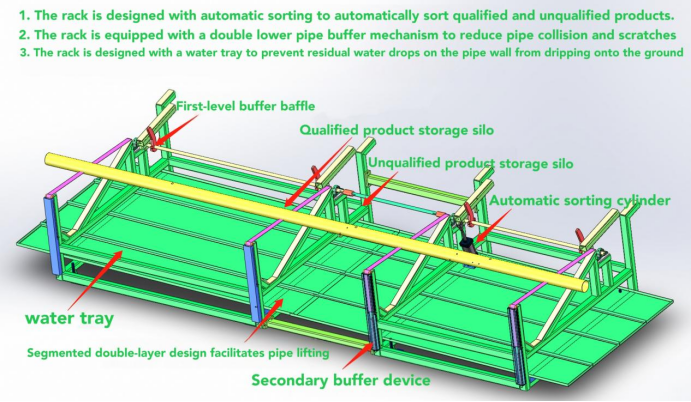

Machine d'essai de pression de tuyau Support automatique de tri et de déchargement: soudé avec de l'acier standard national, avec le dispositif de déchargement indépendant, plate-forme de décharge de 4 sections, compatible avec les tuyaux de 2.4m-6m, avec deux positions de stockage pour les produits qualifiés et les produits non qualifiés. La commutation de stockage de chaque position est commandée par le système de tri automatique pour commander le bras oscillant pour le tri et la commutation. La partie de stockage a une conception de double-couche avec un plateau de collection de l'eau. Après l'essai de pression, les gouttelettes d'eau restant sur l'égouttement de mur de tuyau dans le plateau de collection de l'eau pour la collection unifiée. La section centrale est laissée vide pour la pendaison de tuyau commode.
