Machine d'essai hydrostatique

La plate-forme d'inspection se compose des supports de plate-forme d'ascenseur, du dispositif principal automatique de cachetage, du dispositif automatique d'alimentation et de masquage, et du dispositif automatique de tuyau de bride.

I. Support de plateforme élévatrice Machine d'essai hydrostatique

1. Le banc est fait d'acier de poutre en I de l'acier inoxydable 10 # de la norme nationale SUS304, qui assure la rigidité du banc et empêche le banc de se rouiller, se pliant,Déformation.

2.Machine d'essai hydrostatique Soulevez la plate-forme le levage du banc est synchroniquement soulevé par le cylindre électrique servo, et le fond du banc est synchroniquement conçu par l'axe hexagonal synchrone + crémaillère. Des engrenages sont installés sur l'arbre rotatif et la crémaillère est fixée au bas du boîtier, lorsque la plate-forme est relevée et abaissée, l'arbre de guidage et l'engrenage suivent passivement le mouvement rotatif, Et l'engrenage se déplace vers le haut et vers le bas le long du support fixe pour pousser la partie centrale de la plate-forme pour monter et descendre de manière synchrone, afin de réaliser la synchronisation globale du levage et de la chute de la plate-forme, empêchant la plate-forme de se plier Variante

3. Des deux côtés de la plate-forme, il y a des guides de roulement linéaire en acier inoxydable semi-ouvert sbr pour empêcher la déviation avant, arrière, gauche et droite et la division sautante pendant le processus de levage du banc.

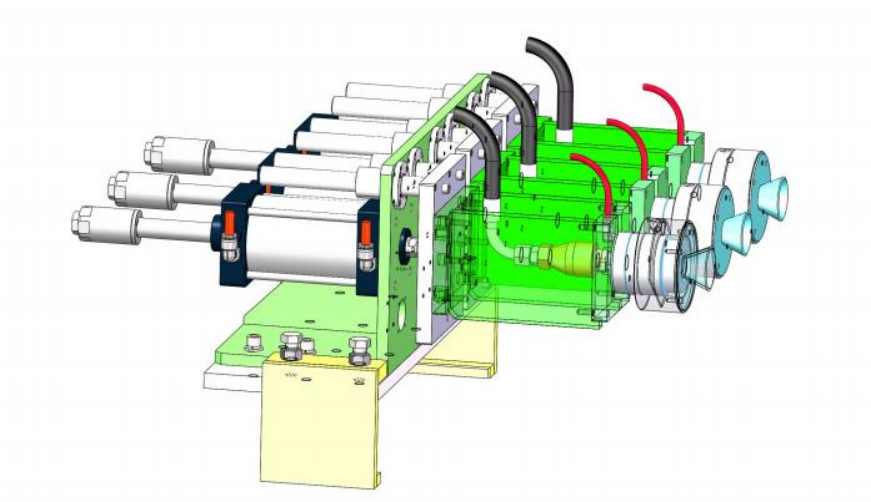

II. Appareil d'étanchéité de tête automatique Machine d'essai hydrostatique

1. dispositif matic automatique de hea

Le dispositif principal automatique de cachetage adopte la conception radiale de joint, conduite par le cylindre réglable d'acier inoxydable, les deux côtés de l'extrémité du tuyau sont ensemble principal avant et arrière de mouvement de joint dans la tête de tuyau, garnitures de tuyau d'essai radial de pression de bride de pression de ventilation de bague d'étanchéité de tête de joint, Après que la trachée à haute pression de queue soit ventilée et pressurisée à la valeur de pression réglée, maintenez la pression,

L'essai de pression complète le soulagement de la pression de l'assemblage haute pression du tuyau en épingle à cheveux, l'échappement de la tête de joint libère les raccords de tuyauterie et le cylindre en acier inoxydable revient pour terminer le processus de test de pression,

2. Le dispositif de prise se compose de deux groupes du côté gauche et droit, dont un côté près de l'armoire de commande est l'extrémité fixe et l'autre extrémité est l'extrémité mobile. Lorsque la spécification de longueur de tuyau change, il vous suffit d'ajuster la détection de position de l'extrémité mobile pour s'adapter aux spécifications de tuyau de différentes longueurs. Conception fixe de pince de dispositif de prise, ajustement simple

C'est rapide.

3. Les paliers linéaires en acier inoxydable supérieur et inférieur du cylindre de tête de joint sont guidés et rétractables pour empêcher les sièges de tête de joint de tomber et de se déplacer en raison de la gravité.

4. Machine d'essai hydrostatique Le cylindre est un cylindre réglable en acier inoxydable 304. Lorsque la tolérance de course courte est courte, le siège de la fiche ne peut pas être déplacé et seule la course télescopique du cylindre doit être ajustée.

5. La tête de joint adopte la conception globale hors ligne de structure de rapide-changement, faite d'acier inoxydable 304, le tuyau d'air à haute pression et le tuyau d'air à basse pression sont rapidement reliés au remplacement de rue Les nouilles de riz sont simples et rapides.

6. Conception de guide de trompette en acier inoxydable de la tête d'étanchéité. Lorsque la tête de tuyau est légèrement pliée et déformée, la trompette peut être légèrement corrigée et guidée pour rendre la tête de tuyau lisse

Entrez à l'intérieur de la tête d'étanchéité sans rayer la bague d'étanchéité radiale, réduisant ainsi le coût vulnérable de la bague d'étanchéité.

III. Appareil d'alimentation et d'obturation automatique Testeur de pression hydrostatique

1. Testeur de pression hydrostatique Le dispositif d'alimentation et d'obturation automatique se compose de plusieurs ensembles de 304 cylindres en acier inoxydable + plaque triangulaire de levage de tuyau, et adopte une tige de guidage double tige chromée + ligne droite en acier inoxydable 304

Le guide de roulement assure la stabilité du levage et réduit la probabilité de rouille et coincé par la tige de guide.

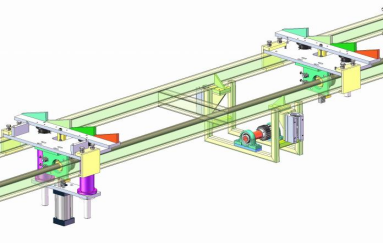

2. testeur de pression hydrostatique Le mécanisme de levage est conçu de manière synchrone par axe hexagonal synchrone + crémaillère. L'engrenage est installé sur l'arbre rotatif et la crémaillère est fixée sur la tête du cylindre de la boîte. Quand le cylindre est escamotable, l'axe de guidage et la vitesse suivent passivement le mouvement tournant, conduisent d'autres groupes de mécanismes de levage pour se déplacer synchroniquement, assurant le même chargement et déchargement Étape.

3. Testeur de pression hydrostatique Le siège fixe de levage adopte la conception de la boucle, l'arbre de raccordement inférieur est une barre hexagonale en acier inoxydable, le palier à engrenages et la barre hexagonale sont installés pour les activités et la longueur du tuyau est longue.

Lorsque le degré change, le siège fixe peut se déplacer d'une certaine distance horizontalement pour s'adapter à la longueur du tuyau.

4. Testeur de pression hydrostatique La plaque supérieure triangulaire du tuyau de matériau supérieur et inférieur est faite de feuille de caoutchouc en nylon pour éviter de rayer la surface du tuyau.

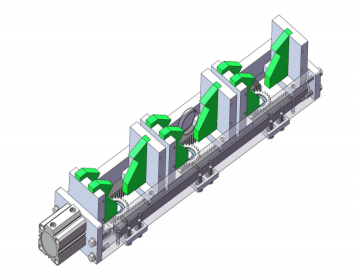

IV. le dispositif automatique de tuyau de bride d'appareil de contrôle hydrostatique de pression adopte la conception de fixage synchrone de l'engrenage de support d'entraînement de cylindre, temps télescopique de cylindre double <a formé le contreplaqué vers l'intérieur maintenant, le tuyau maintenu centrant automatiquement avec le centre de tête de joint, là n'est aucun besoin d'ajuster la position de tuyau quand la spécification de tuyau change. Empêchez quand le cylindre de prise est scellé

Déplacement de flexion axiale du tuyau.

1. Le cylindre de fixage, la crémaillère, le roulement et la vis sont tous faits de SUS304 ste inoxydable

2. La plaque de serrage en forme est en caoutchouc nylon pour éviter les rayures sur la surface du tuyau.

3. La bride de tuyau est fixée au dessus du chargement automatique et déchargeant le dispositif de levage de tuyau, éliminant le besoin d'ajustement distinct quand la longueur de tuyau change.

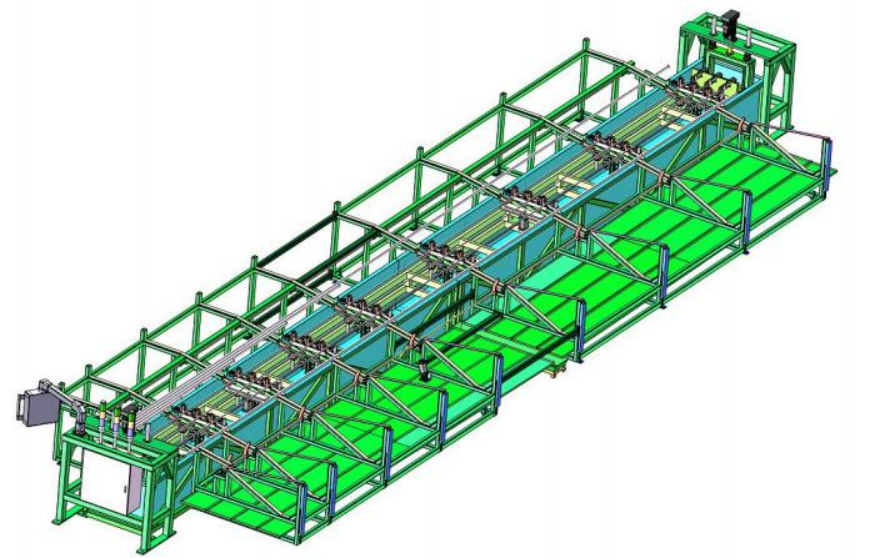

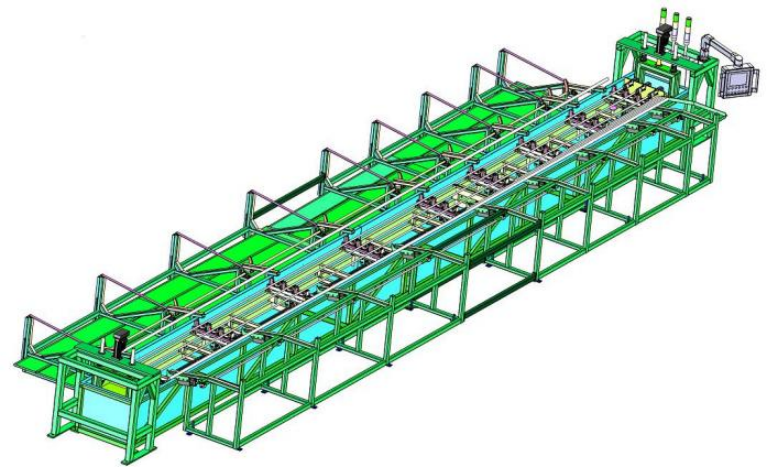

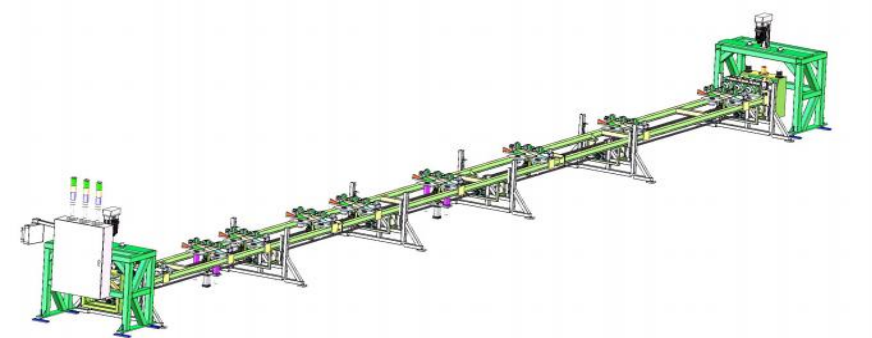

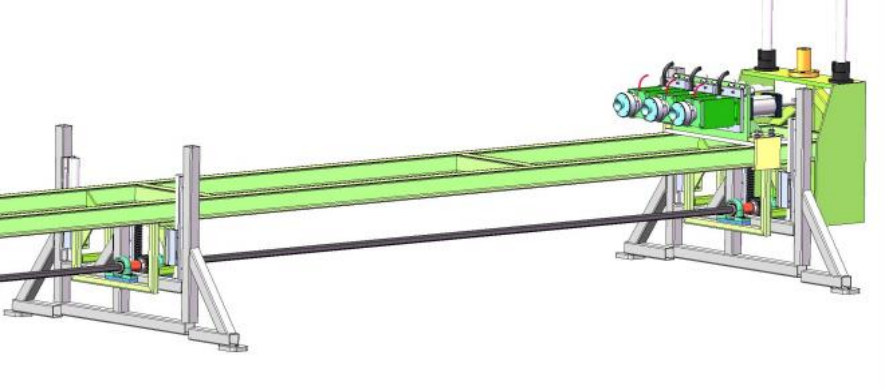

Schéma partiel du testeur de pression hydrostatique
