Machine d’essai hydrostatique

Introduction de l'unité:

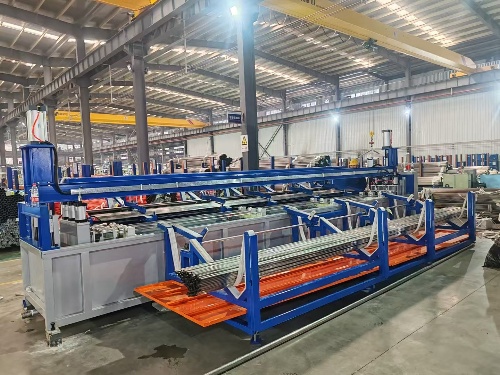

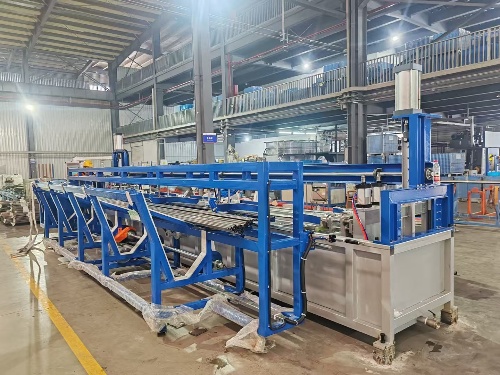

Cette machine est principalement utilisée pour l'essai de pression hermétique sous-marine des canalisations en métal. La presse d'essai réalise l'alimentation et la décharge par le mécanisme transversal de transmission. Chaque travailleur
Plusieurs tuyaux peuvent être testés pour la circulation. Le processus d'essai de pression est surveillé et commandé par «ordinateur industriel + PLC», avec la conception structurelle raisonnable,
Technologie avancée et mûre, opération de système stable, opération commode, utilisation et entretien, stabilité professionnelle continue forte, efficacité élevée d'inspection, etc.
1. Brève introduction du mode de fonctionnement de l'unité:
La conception multiposte de cet équipement adopte l'air comprimé comme milieu de détection, et les éviers de tuyau à la piscine d'inspection après l'inflation, qui est commandée par le système intelligent,
Plusieurs tubes peuvent être détectés simultanément à la fois, et les modes de chargement et d'obturation peuvent être synchronisés pour économiser le temps de chargement et de déchargement. En stockant des matériaux, déchargeant des matériaux, matériaux de alimentation,
Détection automatique, tri automatique, masquage automatique non destructif et autres institutions, car elles ont une fonction de tri automatique, personne ne peut être ajusté au travail normal
En service, une personne utilise plusieurs appareils pour réduire l'intensité du travail et les coûts de main-d 'œuvre.2. Flux de travail de l'unité:
Décharge → alimentation automatique → serrage de tuyau → tête (étanchéité des deux extrémités des raccords de tuyauterie) → submergé (gonflable) → détection → retour de matériau
↗Tuyau qualifié → rack de stockage fini
→ Blanking automatique → Blanking automatique

↘Pièces non qualifiées → stockage non qualifié

3. Tableau des paramètres de l'équipement

4. Brève introduction de la structure d'équipement:

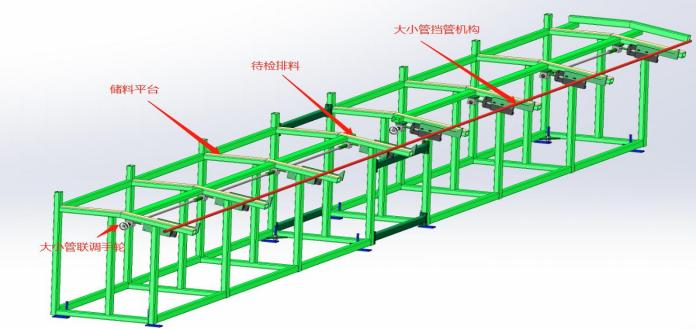

Banc d'alimentation: soudé avec de l'acier standard national, dispositif de décharge indépendant, avec la plate-forme de décharge multi-section, compatible avec diverses spécifications de longueur des tuyaux, banc avec déflecteur de mécanisme de réglage de liaison de spécification de taille, pas besoin d'ajuster la plaque triangulaire de levage de tuyau séparément dans la piscine d'inspection, alimentation automatique, réduire

L'intensité de travail des travailleurs réduit la dépendance aux techniciens.

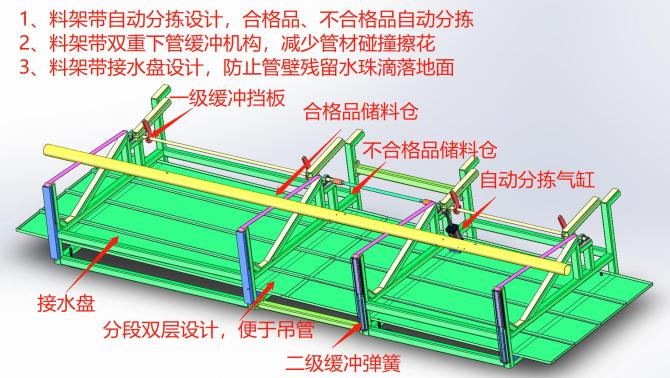

Support de alimentation de tri automatique: soudé avec l'acier standard national, dispositif de masquage indépendant, plate-forme de décharge de 4 sections, compatible avec le tuyau de 2.4-6 m,
Il y a deux positions de produits qualifiés et de produits non qualifiés. La commutation de stockage de chaque position est commandée par le bras oscillant du système de tri automatique pour le tri et la commutation.

Une partie de la conception de double-couche est avec le plateau de collection de l'eau, et les gouttes d'eau sur le mur de tuyau après que l'essai de pression soient égouttées au plateau de l'eau pour la collection unifiée, et la section moyenne est vide laissée, qui est commode pour soulever le tuyau.

Système de contrôle intelligent: le système est intelligemment commandé par la programmation de PLC, interface homme-machine d'opération, ajustement d'entrée d'affichage de contact, avec le contrôle automatique,
Inspection automatique de pression, tri automatique de mémoire, et fonctions automatiques d'alarme. Pendant la détection, il peut automatiquement juger si les produits de différentes stations sont qualifiés et se rappellent selon la pression de prise de différentes stations, actuellement, quand la station non qualifiée est prévue, le support automatique de stockage de tringlerie automatique l'assortira automatiquement au casier de stockage non qualifié. Lorsque les produits non qualifiés apparaissent dans le même entrepôt pendant 3 fois consécutives, l'alarme d'arrêt automatique sera déclenchée, rappeler à l'opérateur de vérifier si la tête fuit et doit être remplacée.Le système dispose de fonctions de maintenance et de surveillance à distance, génère automatiquement des rapports et se connecte à la gestion de la production.Dispositif submergé automatique: cylindre électrique servo bilatéral coulant la conception de mécanisme, se composant de deux ensembles de cylindres électriques servo de cylindre + système de détection hermétique, cylindre électrique servo de deux extrémités
La conception de levage synchrone assure la synchronisation des deux côtés du naufrage. La double poignée chromée de tige de guide + guide de douille de cuivre de graphite est adoptée, et l'inspection d'inflation de pression et le naufrage sont effectués synchroniquement derrière la tête, après le naufrage, il Flottera automatiquement et renverra le matériel jusqu'à une certaine période (le temps de conservation de pression peut être ajusté selon la demande), flottera et renverra le matériel

Synchroniser pour raccourcir le temps de cycle du processus de détection.

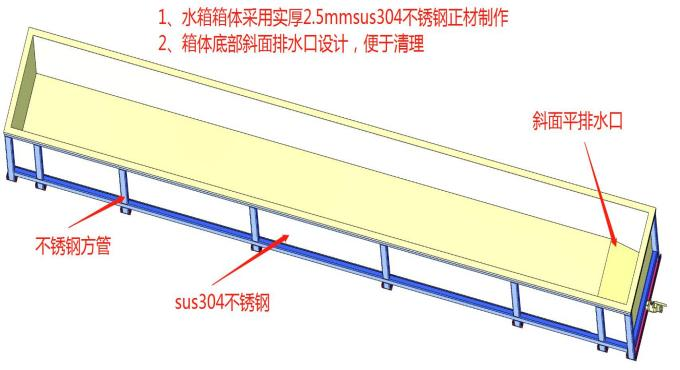

Évier d'inspection: le corps est la structure de cadre d'évier d'essai de l'acier inoxydable 304, qui est soudée et formée par la plaque et l'acier inoxydables 304. Empêcher la piscine d'être longue

L'eau de stockage est rouillée et perforée, conçue avec l'entrée et la sortie, et la pente inférieure est conçue pour faciliter le nettoyage et l'inspection du remplacement et de la décharge de l'eau.

Inspection

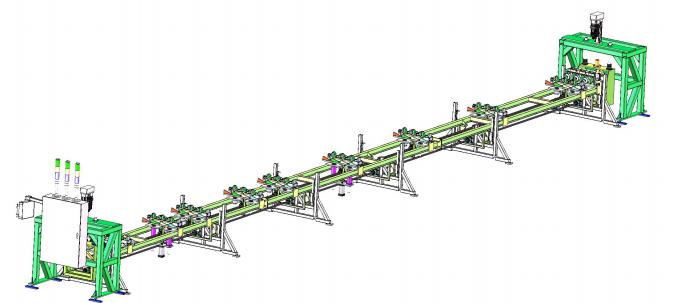

La plate-forme d'inspection se compose des supports de plate-forme d'ascenseur, du dispositif principal automatique de cachetage, du dispositif automatique d'alimentation et de masquage, et du dispositif automatique de tuyau de bride.

1. Support de plate-forme élévatrice
1. Le banc est fait d'acier de poutre en I de l'acier inoxydable 10 # de la norme nationale SUS304, qui assure la rigidité du banc et empêche le banc de se rouiller, se pliant,
Déformation.2. Soulevez la plate-forme le levage du banc est synchroniquement soulevé par le cylindre électrique servo, et le fond du banc est synchroniquement conçu par la crémaillère hexagonale synchrone d'axe + de vitesse. Des engrenages sont installés sur l'arbre rotatif et la crémaillère est fixée au bas du boîtier, lorsque la plate-forme est relevée et abaissée, l'arbre de guidage et l'engrenage suivent passivement le mouvement rotatif, Et l'engrenage se déplace vers le haut et vers le bas le long du support fixe pour pousser la partie centrale de la plate-forme pour monter et descendre de manière synchrone, afin de réaliser la synchronisation globale du levage et de la chute de la plate-forme, empêchant la plate-forme de se plier
Variante
3. Des deux côtés de la plate-forme, il y a des guides de roulement linéaires en acier inoxydable semi-ouvert sbr pour empêcher la déviation avant, arrière, gauche et droite et la division de saut pendant le processus de levage du banc.

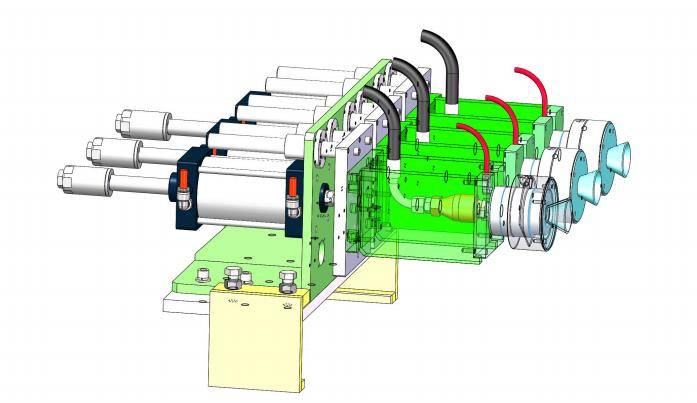

II. Dispositif automatique d'étanchéité de tête

2. dispositif matic automatique de hea

Le dispositif principal automatique de cachetage adopte la conception radiale de joint, conduite par le cylindre réglable d'acier inoxydable, les deux côtés de l'extrémité du tuyau sont ensemble principal avant et arrière de mouvement de joint dans la tête de tuyau, garnitures de tuyau d'essai radial de pression de bride de pression de ventilation de bague d'étanchéité de tête de joint, Après que la trachée à haute pression de queue soit ventilée et pressurisée à la valeur de pression réglée, maintenez la pression,
L'essai de pression complète le soulagement de la pression de l'assemblage haute pression du tuyau en épingle à cheveux, l'échappement de la tête de joint libère les raccords de tuyauterie et le cylindre en acier inoxydable revient pour terminer le processus de test de pression,
1. Le dispositif Plug se compose de deux groupes à gauche et à droite, dont un côté près de l'armoire de commande est l'extrémité fixe et l'autre extrémité est l'extrémité mobile. Lorsque la spécification de longueur de tuyau change, il vous suffit d'ajuster la détection de position de l'extrémité mobile pour s'adapter aux spécifications de tuyau de différentes longueurs. Conception fixe de pince de dispositif de prise, ajustement simple
C'est rapide.2. Les paliers linéaires en acier inoxydable supérieur et inférieur du cylindre de tête de joint sont guidés et rétractables pour empêcher les sièges de tête de joint de tomber et de se déplacer en raison de la gravité.3. Le cylindre est le cylindre réglable de l'acier inoxydable 304. Lorsque la tolérance de course courte est courte, le siège de la fiche ne peut pas être déplacé et seule la course télescopique du cylindre doit être ajustée.4. La tête de joint adopte la conception globale hors ligne de structure de rapide-changement, faite d'acier inoxydable 304, le tuyau d'air à haute pression et le tuyau d'air à basse pression sont rapidement reliés au remplacement de rue
Les nouilles de riz sont simples et rapides.5. Conception de guide de trompette en acier inoxydable de la tête d'étanchéité. Lorsque la tête de tuyau est légèrement pliée et déformée, la trompette peut être légèrement corrigée et guidée pour rendre la tête de tuyau lisse

Entrez à l'intérieur de la tête d'étanchéité sans rayer la bague d'étanchéité radiale, réduisant ainsi le coût vulnérable de la bague d'étanchéité.

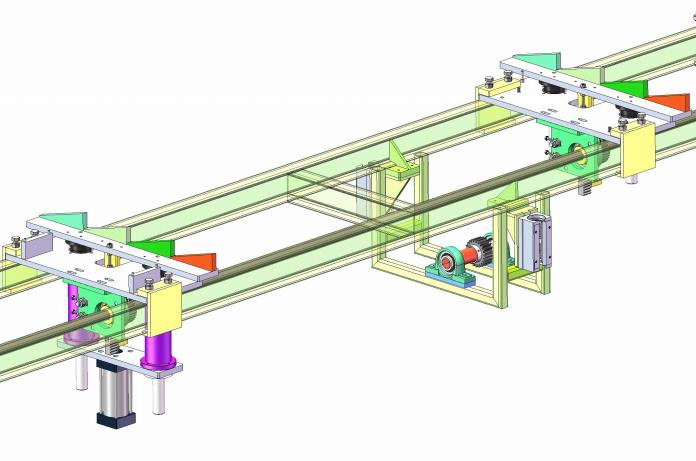

3. Dispositif automatique de alimentation et de masquage
1. Le dispositif automatique d'alimentation et de masquage se compose des ensembles multiples de 304 cylindres d'acier inoxydable + pipe jacking plat triangulaire, et adopte la double tige de guide a chromé la ligne droite de l'acier inoxydable tige + 304
Le guide de roulement assure la stabilité du levage et réduit la probabilité de rouille et coincé par la tige de guide.2. Le mécanisme de levage est conçu de manière synchrone par axe hexagonal synchrone + crémaillère. L'engrenage est installé sur l'arbre rotatif et la crémaillère est fixée sur la tête du cylindre de la boîte. Quand le cylindre est escamotable, l'axe de guidage et la vitesse suivent passivement le mouvement tournant, conduisent d'autres groupes de mécanismes de levage pour se déplacer synchroniquement, assurant le même chargement et déchargement
Étape.3. Le siège fixe de levage adopte la conception de boucle, l'axe se reliant inférieur est la barre d'hexagone d'acier inoxydable, l'incidence de vitesse et la barre hexagonale sont installées pour des activités, et la longueur de tuyau est longue.Lorsque le degré change, le siège fixe peut se déplacer d'une certaine distance horizontalement pour s'adapter à la longueur du tuyau.

4. La plaque supérieure triangulaire du tuyau de matériau supérieur et inférieur est faite de feuille de caoutchouc en nylon pour éviter de rayer la surface du tuyau.

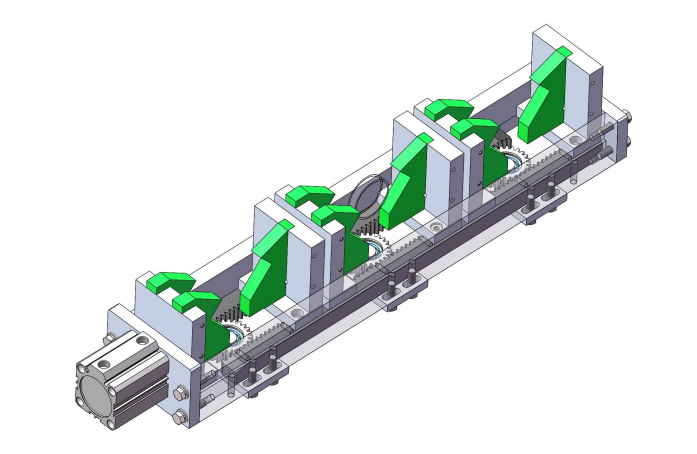

Le dispositif automatique de tuyau de bride 4 adopte la conception de fixage synchrone de l'engrenage de crémaillère d'entraînement de cylindre, temps télescopique double <contreplaqué formé vers l'intérieur de serrage, le tuyau maintenu centrant automatiquement avec le joint Head Center, il n'y a aucun besoin d'ajuster la position de tuyau quand la spécification de tuyau change. Empêchez quand le cylindre de prise est scellé

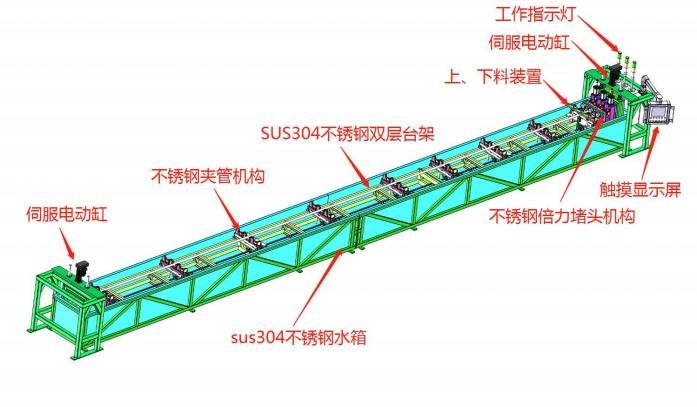

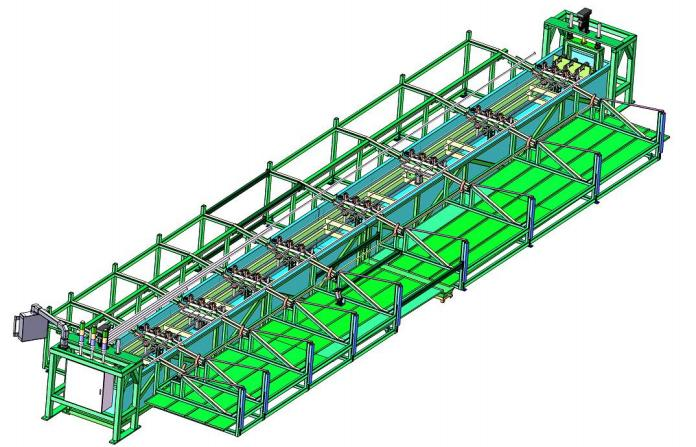

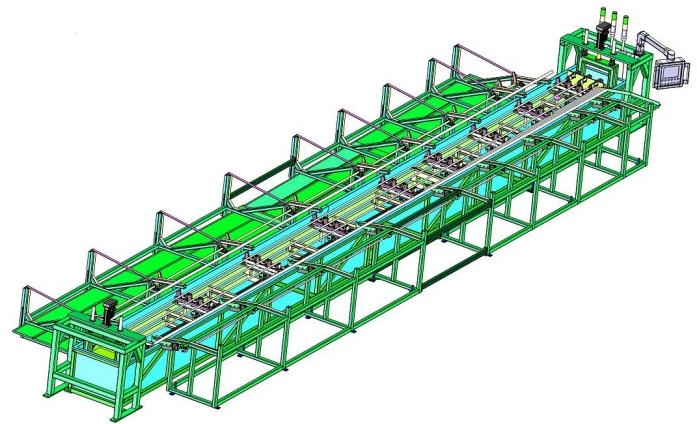

Déplacement de flexion axiale du tuyau.1. Le cylindre de serrage, la crémaillère, le roulement et la vis sont tous en acier inoxydable SUS304, protection contre la rouille.2. <Les lames de pincement de forme est faites de feuille en caoutchouc en nylon pour empêcher rayer la surface du tuyau.3. La base de tuyau de bride est fixée sur la partie supérieure du dispositif automatique de levage de tuyau de chargement et de déchargement, et elle n'a pas besoin d'être ajustée séparément quand la longueur change.Diagramme schématique partiel de la presse hermétique d'essai de pression de tuyau

Liste des parties vulnérables de machine d'essai étanche au gaz de pression de tuyau
