Machine de chanfreinage de tuyau et machine dessai hydraulique de tuyau machine intégrée

Machine de chanfreinage de tuyau et machine d'essai hydraulique de tuyau machine intégrée

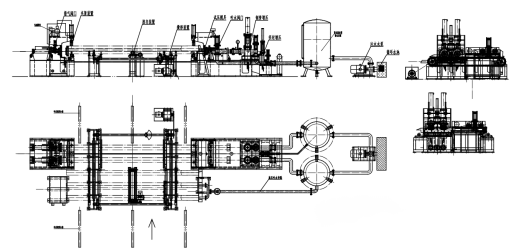

 I. Vue d'ensemble de la machine d'essai de chanfreinage et hydrostatique de tuyau tout-en-un:

Le chanfreinage de tuyau tout-en-un et la machine d'essai hydrostatique effectuent le chanfreinage de plat-fin et l'essai hydrostatique des tuyaux d'acier en ligne. Ce processus rationalisé permet une décharge directe des tuyaux de fluide, ce qui le rend pratique, efficace, peu encombrant et économisant du travail.

II. Composants du chanfreinage tout-en-un de tuyau et de la machine d'essai hydrostatique:

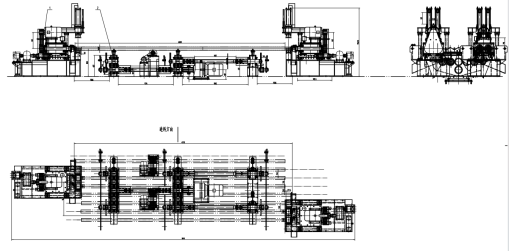

2.1 La machine de chanfreinage de tuyau, conçue pour rencontrer la chaîne de production des vitesses de 5-30 tuyaux/minute.

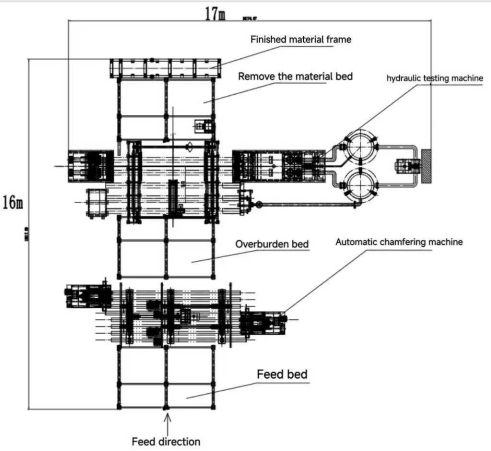

2.2 Reliant les lits matériels, l'alimentation de chanfreinage de machine de plat-extrémité et les lits de décharge, et la presse hydraulique.

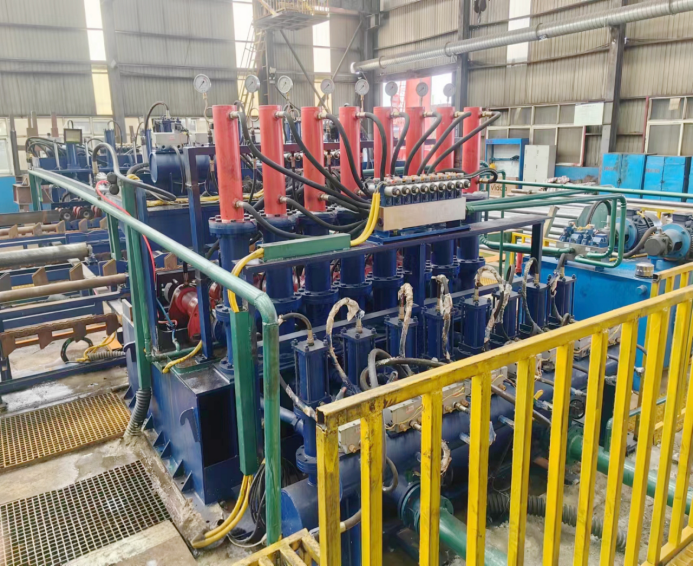

2.3 La machine d'essai hydrostatique de tuyau, comportant une structure multistation et une injection rapide de l'eau, la pressurisation, l'entretien de pression, et les systèmes de décompression, rencontre la chaîne de production vitesses de 2-10 tuyaux/minute.

2.4 Le système de retrait de tuyau d'acier de la machine d'essai hydrostatique de tuyau.

2.5 Les racks de collecte de tuyaux de produits finis et de ferraille.

2.6 Système de contrôle électronique: La machine de chanfreinage du tuyau et la machine d'essai hydraulique du tuyau sont conçues avec des systèmes de contrôle indépendants, interconnectés par des commutateurs inductifs.

III. Séquence de fonctionnement du chanfreinage de tuyau intégré et de la machine d'essai hydraulique:

Tuyau de rouleau-Tube tourné sur le lit matériel 1-Chanfreinage plat (chanfreinage plat de décalage gauche-droit)-Enlevez du lit matériel-La presse hydraulique enlève le tuyau horizontalement-L'eau de soufflage pour le nettoyage-Essai hydraulique-Enlevez.

IV. Configuration de puissance:

4.1 Puissance de chanfreinage de machine de tuyau (varie basé sur des conditions faites sur commande):

Nom Axe servo d'alimentation AC poussant le moteur transversal du moteur Autre Puissance totale

Puissance 3 kW x 2 15 kW x 2 1,1 kW x 2 15 kW 2,9 kW 55 kW

4.2 Puissance hydrostatique de machine d'essai de tuyau (varie basé sur des conditions faites sur commande):

Nom Tuyau de pompe à eau Jacking Booster Traverse Autre Puissance totale

Puissance 30 kW 15 kW 22 kW 4 kW 9 kW 80 kW
