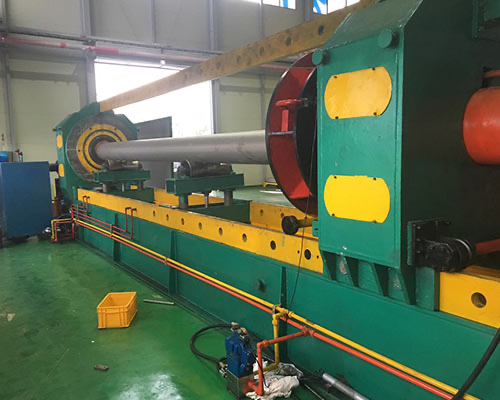

Hydrotesteurs Application et structure

2.1 hydrotesteurs Application: Utilisé pour les tests hydrostatiques combinés de tuyaux en acier.

2,2 testeurs hydro Type: Type à quatre faisceaux à une seule station avec joints d'extrémité.

2.3 hydrotesteurs Composants principaux: Faisceau de traction, ensemble de tête de test mobile, rouleau de levage, tête d'essai, ensemble de tête d'essai fixe, ensemble de poussoir hydraulique, système d'eau à basse pression, système de gavage, grandes et petites stations hydrauliques et système de contrôle électronique PLC.

Principaux paramètres de performance: Ce qui suit sont les paramètres d'un exemple de machine d'essai hydrostatique de tuyaux en acier.

3500 tonnes/% 1460 Type

Gamme de diamètre de tuyau d'acier (diamètre intérieur): 159 à 1422mm (gamme correspondante d'épaisseur de paroi: 5 à 20mm (gamme correspondante de diamètre: mêmes que ci-dessus)

Gamme de longueur de tuyau d'acier: 6 à 12 mètres

Matériaux de tuyau d'acier: Acier au carbone et acier inoxydable; S235/S355/20 #/Q345r/Q345b/304/316L, etc.

(Commandes spéciales: Tuyau soudé en spirale/tuyau sans soudure/tuyau sans soudure/tuyau sans soudure en acier inoxydable/tuyau soudé en acier inoxydable)

Poussée principale de cylindre: 3500 tonnes (type triple de cylindre)

Méthode d'étanchéité: Joint d'extrémité

Matériau de la plaque d'étanchéité: Caoutchouc

Temps de dwell: 4 à 6 secondes

Matériaux de tuyau d'acier: 20 #/Q345r/Q345b/304/316L, etc. Les pressions composite et d'essai sont calculées en utilisant la formule standard: P = 2SR/D. Exemple de calcul: Par exemple, dans la production composite de tubes en acier 400, la pression P est calculée comme suit: P = 2SR / D. L'épaisseur de paroi du tuyau en acier S = 10mm, la contrainte admissible R du tuyau en acier n ° 20 est de 137 MPa (à température ambiante) et le diamètre extérieur du tuyau en acier est de 400mm. Par conséquent, P = 2SR / D = 2 × 10 × 137 ÷ 400 = 6,85 MPa.

Pour les commandes spéciales de tubes soudés en spirale/de tuyaux en acier à fentes, les formules de calcul de la pression composite et de la pression d'essai doivent être spécifiées séparément au moment de la commande.

Méthode de renforcement de pression: Pompe haute pression

Milieu d'essai: Émulsion ou eau du robinet avec inhibiteur de corrosion

Alimentation électrique personnalisée

Alimentation d'énergie de contrôle adaptée aux besoins du client

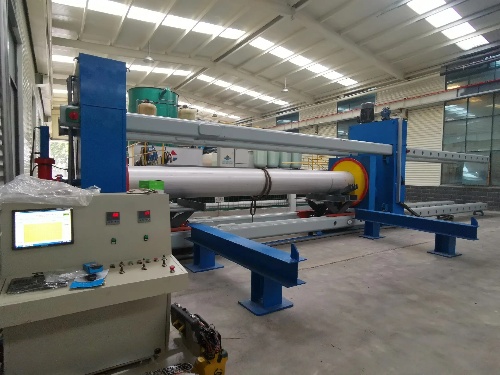

IV. Introduction aux composants principaux du testeur de pression hydrostatique:

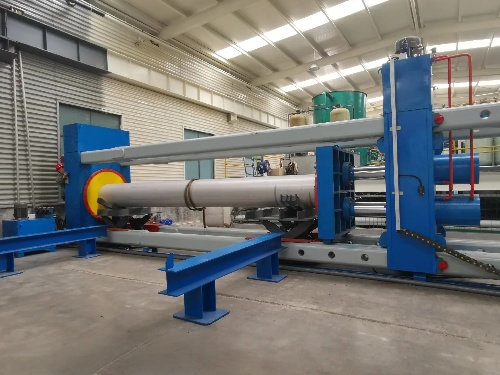

4.1 Poutres de traction de testeur de pression hydrostatique:

Quatre poutres rectangulaires mesurant 500 × 300 × 20 × 15000 millimètres peuvent être reliées à une tête mobile d'essai pour des longueurs variables de tuyau de 6000 à 12500 millimètres. 4.2 Assemblée mobile de tête d'essai de machine hydrostatique d'essai:

Comprend l'extrémité mobile, le lecteur de voyage et d'autres composants.

La partie de déplacement est entraînée par des cylindres hydrauliques doubles.

L'extrémité fixe est équipée d'une valve de libération d'air, qui est ouverte et fermée par le cylindre hydraulique.

Rouleau de levage 4.3 hydro testeurs

Le rouleau de levage est conduit par un cylindre hydraulique et guidé par de doubles tiges de guide.

Assemblée de tête d'essai fixe 4.4 hydrotesteurs

Comprend des soupapes d'admission et d'échappement d'air à haute et basse pression, une soupape contrôlable DN100 à vérin hydraulique et un transmetteur de pression.

Système d'eau basse pression 4.5 hydrotesteurs

Comprend une pompe submersible, une vanne d'eau basse pression et un système de tuyauterie. Lorsque le tuyau d'acier est rempli d'eau, la vanne d'étanchéité à eau basse pression se ferme.

La vanne de vidange basse pression est ouverte et fermée par le vérin hydraulique.

4.6 Système d'eau haute pression Machine d'essai hydrostatique

Comprend une pompe à piston haute pression, un ensemble clapet anti-retour, un transmetteur de pression et une tuyauterie haute pression.

Une fois que l'air dans le tuyau est évacué par la soupape d'échappement, une pompe à piston haute pression pompe continuellement l'eau dans le tuyau pour augmenter la pression de l'eau.

Lorsque la pression du tuyau atteint le niveau requis, la pression est arrêtée et la pression du tuyau est soulagée sur une période de temps, contrôlée par un transmetteur de pression, une montre intelligente et un ordinateur.

4.7 hydrotesteurs Système hydraulique Description:

4.7.1 hydrotesteurs Aperçu du système:

Le système hydraulique du cylindre principal des hydrotesteurs est équipé d'une station hydraulique séparée.

Un ensemble de stations auxiliaires de pompe hydraulique de cylindre et de neuf valves hydrauliques (poussée de cylindre, poussée de cylindre, mouvement rapide terminal mobile, rouleau de levage gauche, rouleau de levage droit, mouvement latéral de tuyau, tuyau bloquant le levage, soupape de commande hydraulique à basse pression de haut débit, et décompression et échappement électriques simples).

Tous les composants hydrauliques sont de marque, et le noyau interne de valve du clapet anti-retour principal est fait d'acier inoxydable. Cette technologie résout le problème de rouille lorsque le clapet anti-retour est utilisé avec de l'eau comme milieu. C'est une première nationale et internationale, et un brevet a été déposé.

4.7.2 hydrotesteurs Fonctionnement:

Pour le premier test de pression combiné, démarrez le moteur de la pompe à huile et réglez la pression de basse à haute en fonction de la pression requise par chaque composant. Ensuite, faites fonctionner chaque cylindre un par un sans charge. Ce n'est qu'après que l'opération est correcte que l'opération d'alimentation du matériau peut être effectuée. Si la pression est insuffisante pendant le fonctionnement, elle peut être augmentée lentement, mais elle ne doit pas dépasser la pression maximale du système. Par la suite, le moteur de la pompe à huile doit être démarré. Chaque test de pression combiné et test de pression ne peut être effectué qu'après que le système hydraulique est normal.
