Machine dhydrotest de tuyau

Machine de tuyau hydrotest Informations de base: Machines d'essai hydrostatiques de tuyaux en acier semi-automatiques et entièrement automatiques, machines d'essai hydrostatiques de tuyaux en acier inoxydable, machines d'essai hydrostatiques de tuyaux en cuivre, machines d'essai hydrostatiques de tuyaux en U et machines d'essai hydrostatiques de tuyaux d'échangeur de chaleur.

1. Gamme de diamètre de tuyau de machine d'hydrotest de tuyau: 6mm et en haut, longueur: 0.5-20 mètres, pression maximum: MPA 300

2. Tuyau hydrotest machine épaisseur de Paroi: 1mm-30mm

3. Machine de tuyau hydrotest Pression maximale d'essai: 300 MPa

4. Longueur de tuyau d'acier de machine d'hydrotest de tuyau: 500mm-20.000mm

5. temps de séjour de machine d'hydrotest de tuyau: 5-10 secondes

Composants d'équipement de machine d'hydrotest de tuyau:

1.1 Système d'injection d'eau pour la machine d'hydrotest de tuyau, adapté aux besoins du client sur demande: pompe à eau, réservoir de stockage d'énergie, valve d'injection d'eau, et valve de dégagement d'air.

1.2 Système de levage de tuyau pour la machine d'hydrotest de tuyau: boîte et cylindre de levage de tuyau, tête d'essai de cachetage de diamètre extérieur et dispositif intérieur de cachetage de diamètre, et astuces de tête d'essai, adaptées aux besoins du client sur demande, produites individuellement.

1.3 système de mouvement transversal de machine d'hydrotest de tuyau: Les chaînes déplacent automatiquement des tuyaux en haut et en bas, soufflant l'eau et les poussant.

1.4 Essai hydraulique de tuyau et système de nettoyage de l'eau: Ceci ajoute un processus au mouvement transversal du matériel, utilisant l'eau pressurisée pour nettoyer l'intérieur du tuyau d'acier.

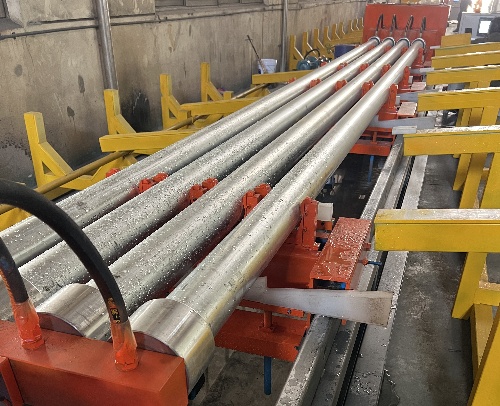

1,5 lit de machine d'hydrotest de tuyau: Ce système enlève et alimente des tuyaux dans le lit et les décharge.

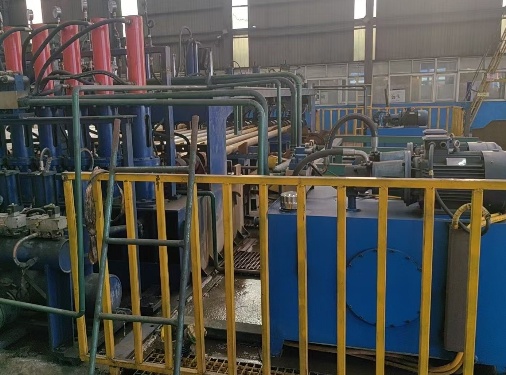

1.6 système hydraulique de machine d'hydrotest de tuyau, levage de tuyau, et système de pressurisation.

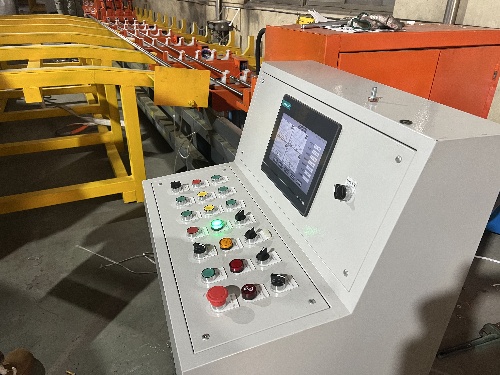

Système de contrôle de la machine hydrotest 1.7 pipe: console d'exploitation, armoire électrique, affichage de la courbe de pression de 50 pouces et système de surveillance à distance.

1. Principe de fonctionnement de la machine hydrotest de tuyau et calendrier:

2.1 La pompe à eau de machine d'hydrotest de tuyau remplit sans interruption le réservoir de stockage d'énergie de l'eau-mouvement transversal-nettoyage-mouvement transversal-levage de tuyau-valve d'injection de l'eau s'ouvre pour injecter Eau-évents de tuyau d'acier-pressurisation-maintien de la pression-décompression-soulagement de l'eau-soulagement de pression de pré-joint-soulagement de l'eau de pré-joint-tête d'essai de contre-pression-mouvement transversal.

2.2 Battement de série chronologique de la machine d'hydrotest de tuyau: Parmi eux, le nettoyage n'occupe pas le temps de cycle interne.

1. Paramètres de configuration: ce qui suit est la configuration régulière de la presse d'essai hydraulique de tuyau d'acier peut être adaptée aux besoins du client selon les conditions de la configuration exigée
