Machine de polissage de tuyau-Machine de polissage de mur intérieur de tuyau dacier

1. Brève introduction du mode de fonctionnement de l'unité:

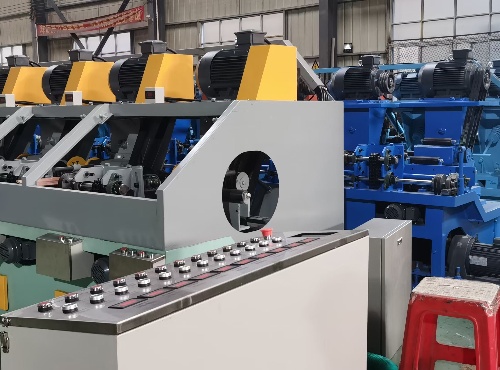

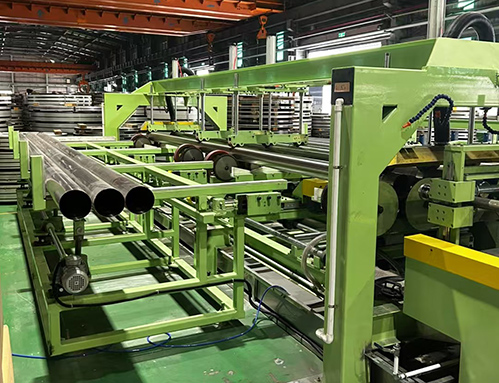

Cette machine adopte la conception unilatérale multiposte, et la première extrémité de l'équipement est polie en même temps en travaillant, qui peut être automatiquement alimentée, polie, et masquant (1)
Tuyau de branche jetant 3 fois, un cycle, ou tuyau de trois branches jetant 1 fois, trois modes supérieurs et trois inférieurs), l'unité se compose des plates-formes de alimentation de cadre, la rotation de polissage de roue d'équitation
Il se compose de quatre parties: plate-forme tournante, hôte de polissage et plate-forme de découpage. Le moteur conduit la tige de polissage et tourne la tête de polissage, et court autour de la tête de polissage,

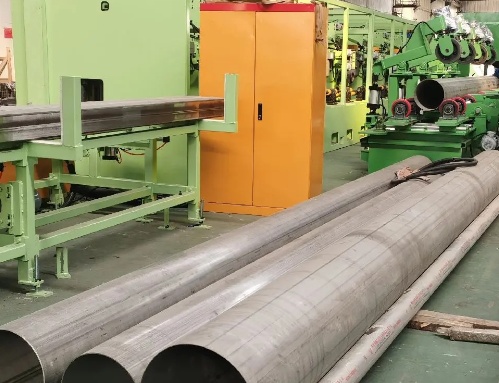

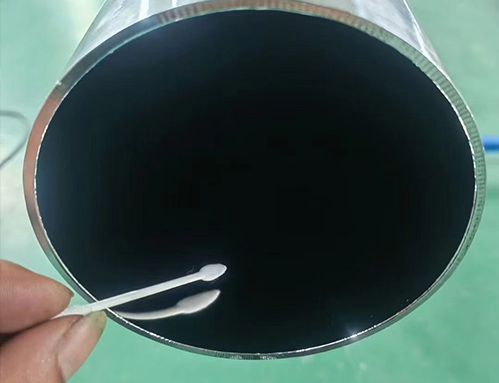

Le mur intérieur du tuyau en métal est poli, et les consommables de polissage peuvent être ceinture abrasive et roue de multi-feuille. Cette machine n'a besoin que d'un seul opérateur pour fonctionner.Ou actionnez 2 ensembles d'équipement par une personne, sans maîtres professionnels, vous pouvez prendre votre poste après formation simple. Vous pouvez polir plusieurs tuyaux métalliques à la fois, qui peuvent être basés sur différentes spécifications de tuyaux et exigences de polissage, ajuster différentes vitesses de polissage.2. Flux de travail de l'unité:
Alimentation automatique → tube de pression → rotation du tube → polissage de la tige de polissage vers l'avant → achèvement du polissage → retrait de la tige de polissage → retrait du matériau → découpage → produit fini
3. Introduction à la structure de l'équipement:
L'équipement se compose principalement de cinq parts: cadre de alimentation, hôte de polissage, plate-forme tournante de polissage de remorqueur, support d'alimentation, système de contrôle intelligent, etc.
3.1 Cadre d'alimentation: 1. Le support est soudé avec des tubes carrés de la norme nationale F120x120x6, avec une capacité portante de 7 tonnes, et a les fonctions de stocker des matériaux, de décharger des matériaux et de bloquer des matériaux.2. Le banc a la cloison du mécanisme d'ajustement de tringlerie de taille et de spécifications. Quand le diamètre et les spécifications changent, l'avant et l'arrière du déflecteur d'ajustement de tringlerie de cacao, non
Un seul ajustement est nécessaire pour réduire l'intensité de travail des travailleurs et réduire la dépendance à l'égard des techniciens.Troisièmement, la conception de la pente du dessus de table du support de décharge. Après que le matériel soit pris du tuyau inférieur, le tuyau peut automatiquement rouler lentement au fond pour éviter
Le roulement de chute à grande vitesse heurte la surface sans intervention manuelle.Quatre, stockage, décharge et pièce de contact de tuyau avec le tampon protecteur de plaque en caoutchouc pour empêcher le contact direct de cadre de bureau de tuyau et en métal.5. La partie de stockage de matériel est équipée d'un rouleau passif transversal, ce qui est pratique pour pousser la tête ensemble.3.2 hôte de polissage: d'abord, le rack est soudé avec de l'acier standard national, un rack double couche, un traitement CNC, un rail de guidage linéaire + graphite installé sur le rack

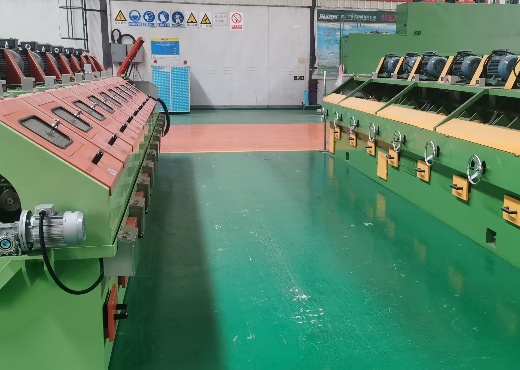

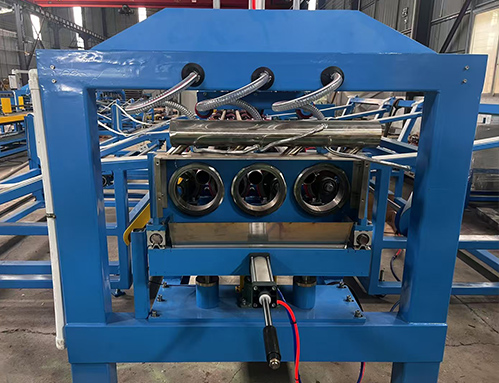

Manchon de cuivre coulissant bloc, siège de marche est installé sur le bloc coulissant, le moteur de polissage et tige de polissage sont installés sur la base de marche, polonais tête de meulage élargie,
Augmentez le secteur de meulage, réduisez le temps de polissage et améliorez l'efficacité de fonctionnement; La base de marche est conduite par le moteur servo pendant le polissage
Polissage des aliments. La base de moteur en avant et en arrière adopte l'engrenage de crémaillère pour s'assurer que la tige de polissage en avant et en arrière sont plates

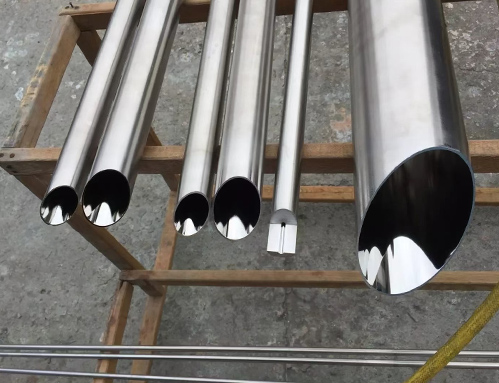

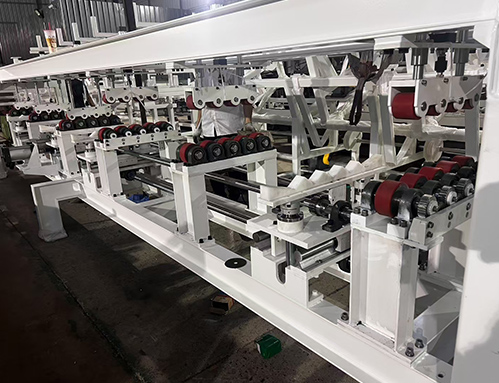

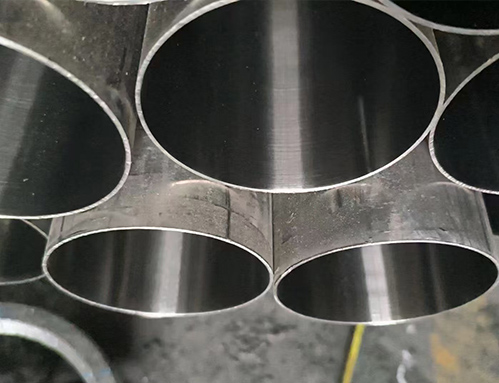

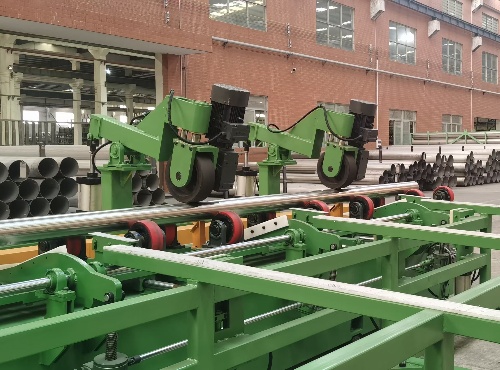

Stabilité.Deuxièmement, la tête de meulage adopte la conception de la tige de polissage de connexion directe de moteur de conversion de fréquence, avec la conversion de fréquence de rotation réglable et l'efficacité élevée de transmission.3. Il a la fonction d'addition et de soustraction automatiques de la vitesse de rotation de la tête de meulage dans et hors de la bouche de tuyau pour réduire la fréquence de la trompette de l'extrémité de tuyau après polissage.4. Il a la puissance de levage automatique de la tête de tuyau, qui peut être à moitié lancée ou commutée au plein mode de jet.V. Le banc de Double-couche adopte la connexion de tige d'ascenseur et de guide, et l'ajustement de moteur servo quand les caractéristiques de polissage changent.3.3 polissant remorqueur stand: 1. Soudé avec l'acier standard national, support fixe de portique, conception sectionnelle. Lorsque la spécification du diamètre du tuyau change, il n'est pas nécessaire.Ajustez la hauteur du rack de matériau pour assurer sa stabilité. La plate-forme adopte la roue d'équitation inférieure + conception supérieure de rouleau de pincement, et la plate-forme inférieure
Installez plusieurs ensembles de sièges de roue d'équitation, pouvez polir plusieurs tuyaux en acier en même temps, roue d'équitation utiliser un moteur à engrenages à fréquence variable pour entraîner la rotation.La commutation et le chargement et le déchargement de station de tuyau adoptent l'ascenseur électrique soulevant + la synchronisation mobile transversale de crémaillère pour assurer sa synchronisation
Sexe et stabilité. La poutre horizontale supérieure adopte la structure de I-poutre de double-couche, et installe des ensembles multiples de sièges pneumatiques de rouleau de pincement et de composants pneumatiques.Entraînement, guide de poignée chromé, presse automatique vers le bas et levage pendant le polissage
2. Mode de polissage: un tube peut être jeté plusieurs fois ou un cycle, ou plusieurs tubes de branche peuvent être jetés une fois, et plusieurs modes supérieurs et inférieurs peuvent être utilisés.3. Les matériaux supérieurs et inférieurs adoptent le levage et le mécanisme mobile transversal, et le levage et le déplacement transversal adoptent l'ascenseur électrique de vitesse + le rouleau de ficelle de cerf-volant la même conception,
Assurez la stabilité et la synchronicité de la traversée et de l'ascenseur de mécanisme de multi-groupe.4. Tuyau tournant la synchronisation de puissance de multi-segment de poulie de ceinture de soutien, utilisant la forme tournante d'axe de ceinture de moteur de conversion de fréquence, peut placer la synchronisation
En avant et en arrière, réduisant le tube courant tournant à sens unique elliptique de recourbement de tuyau.V. La conception de boucle de transition de tête de tube, le mur intérieur et le mur intérieur de tube égaux de diamètre, empêchent la roue de polissage de jeter la tête de tube dans la trompette.3.4 support matériel inférieur: 1. Le support est soudé avec de l'acier carré standard national de tube de F120x120x6 avec un poids d'incidence de 7 tonnes.Deuxièmement, la conception de pente du dessus de table du support de décharge peut automatiquement rouler vers le bas quand le tuyau est mis vers le bas pour éviter le roulement à grande vitesse de baisse.La surface est endommagée sans intervention manuelle.3. La conception de Double-couche de la pièce matérielle de stockage, le fond est avec le plateau de collection de l'eau, et l'eau reste sur le mur de tuyau après avoir été jeté. Les gouttes d'eau tombent sur le plateau d'eau pour une collecte unifiée.Set, pour éviter la sortie des eaux usées dans le tuyau vers le sol.Quatre, stockage, décharge et pièce de contact de tuyau avec le tampon protecteur de plaque en caoutchouc pour empêcher le contact direct de cadre de bureau de tuyau et en métal.
