Machine de grenaillage de tuyau dacier

Machine de nettoyage pour le nettoyage combiné de la paroi intérieure et extérieure du tuyau en acier
La machine de grenaillage de tuyau d'acier est un équipement combiné de nettoyage, qui est principalement employé pour enlever l'échelle d'oxyde, la couche de rouille et le résidu de soudure des murs intérieurs et externes des tuyaux d'acier. Il est largement utilisé dans des domaines industriels tels que les pipelines de pétrole, l'équipement chimique, les tours d'énergie éolienne, etc. L'équipement est traité par la combinaison du grenaillage (mur externe) et de la technologie de Blasing de tir (mur intérieur), et le système de contrôle de PLC est adopté pour réaliser le fonctionnement automatique du processus entier de l'alimentation, du grenaillage et de l'effacement.L'équipement se compose de la chambre de nettoyage, de l'Assemblée de roue de souffle, du système de transport et du système de dépoussiérage de cartouche filtrante. Les composants de noyau adoptent la roue en porte-à-faux centrifuge de souffle et la brosse remplaçable multicouche de cachetage pour assurer le nettoyage uniforme des tuyaux d'acier avec différents diamètres et cachetage de projectile. Équipé du séparateur de type rideau de granule et du système de récupération de pression négative pour réaliser le recyclage de grenaille d'acier et la filtration et la décharge de la poussière. Le schéma de traitement de mur intérieur peut être choisi selon le diamètre de tuyau, et la cohérence de nettoyage peut être améliorée par le système rotatoire d'alimentation. Il convient au traitement de surface avant le soudage ou la pulvérisation, et peut améliorer l'adhérence des revêtements et la performance anti-corrosion. Il a les caractéristiques de la petite surface au sol et de l'entretien commode.Machine de grenaillage de mur externe de tube en acier

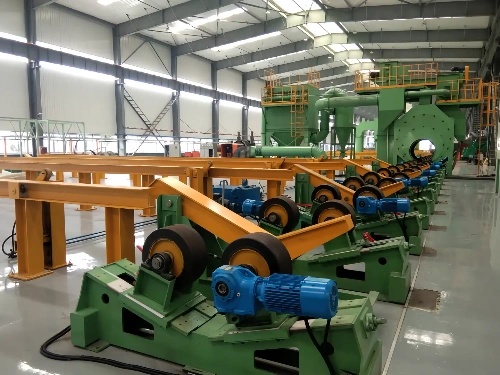

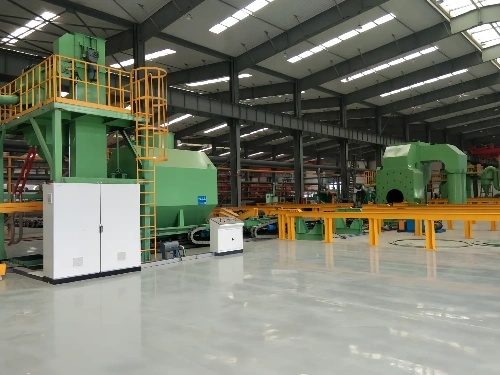

L'équipement se compose principalement de salle de nettoyage, Assemblée de roue de souffle, Rollgang, mécanisme d'alimentation, mécanisme de décharge, convoyeur en spirale, grue, plate-forme de maintenance, séparateur, système de dépoussiérage et système de contrôle électrique.1. La roue de souffle adoptent l'arrangement vers le haut de grenaillage. Puisque la surface inférieure des tuyaux en acier avec différents diamètres de tuyau est à peu près à la même hauteur lorsqu'ils sont transportés sur la table à rouleaux, la roue de souffle est éjectée du bas vers le haut, et la distance entre le projectile et la surface des tuyaux en acier est fondamentalement la même, Portée en acier de tir la même vitesse de projection sur la surface de l'objet, s'assurant que l'effet nettoyant des tuyaux d'acier avec différents diamètres de tuyau sur la surface est identique. Fournir les mêmes conditions pour la pulvérisation ultérieure.2. La pièce passe continuellement par l'importation et l'exportation de la machine de grenaillage. En raison du nettoyage des tuyaux d'acier avec différents diamètres de tuyau, afin d'empêcher le projectile de voler dehors, la machine adopte la brosse interchangeable multicouche de cachetage pour sceller complètement le projectile.3. Le roman en porte-à-faux centrifuge et la roue multifonctionnelle efficace de souffle est adopté, avec la grande capacité de grenaillage, le rendement élevé, le remplacement rapide de lame, la représentation globale de remplacement et l'entretien commode.4. Le plein type séparateur de rideau de scories de granule de Be-Type est adopté, qui améliore considérablement la quantité de séparation, l'efficacité de séparation et la qualité de grenaillage, et réduit l'usage de la roue de souffle.Caractéristiques structurelles
La structure de la machine se compose du mécanisme d'alimentation, du rouleau d'alimentation, de la machine de nettoyage de grenaillage, du rouleau de décharge, du mécanisme de masquage, du système de contrôle pneumatique, du système de contrôle électrique et du système de dépoussiérage, etc. Avec l'aide du contrôle électrique de PLC, du contrôle pneumatique du système de décharge supérieur de cylindre de valve d'air, de la porte contrôlable de projectile, du transport de projectile et de toute autre détection de défaut, cette machine réalise le contrôle automatique de la machine entière, ayant ainsi la productivité élevée, des caractéristiques telles que la bonne fiabilité et l'automation avancée.1. Séquence de nettoyage de pièce
Support d'alimentation → Alimentation du mécanisme d'alimentation → Entrée de la chambre de grenaillage → Traitement de grenaillage (la pièce tourne tout en se déplaçant vers l'avant) → Envoi de la chambre de grenaillage → Blanking Mechanism Blanking → Blanking Bracket
2. Séquence de circulation des projectiles
Stockage de projectiles → Contrôle de flux → Pièce de traitement de grenaillage → Levage vertical d'ascenseur de seau → Séparation de laitier de granule → (recyclage)
Roue de souffle
La roue de souffle choisie par cet équipement est la lame incurvée du disque d'unité. Il est fabriqué par usinage et installation de précision en utilisant une technologie de pointe. Il est principalement composé de roue, arbre principal et siège de palier principal, boîtier, manchon directionnel, roue de fractionnement de pilule, lame, amortisseur, dispositif de transmission, moteur, roulement et autres pièces. La roue de souffle est une structure de disque d'unité, ainsi le projectile a une bonne représentation d'entrée et une grande quantité d'éjections de puissance spécifique. La roue de souffle du corps de roue à aubes est proche de l'extrémité principale d'axe, avec la disposition raisonnable de structure, raisonnable et compacte et l'entretien commode.Dépoussiérage
La cartouche filtrante peut être facilement régénérée en utilisant l'impulsion, la vibration ou le flux d'air inverse pour effacer la poussière, et l'effet nettoyant est bon. La technologie de dépoussiérage de cartouche filtrante est le produit de remplacement du dépoussiérage de sac, et est la technologie de filtration au 21ème siècle.
