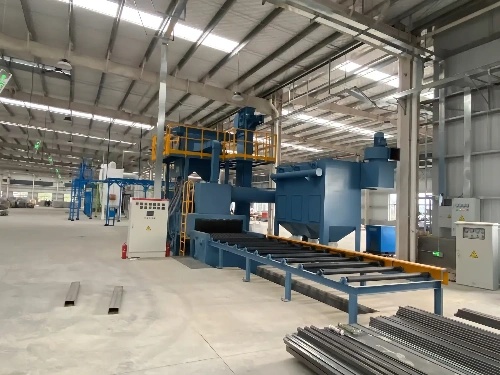

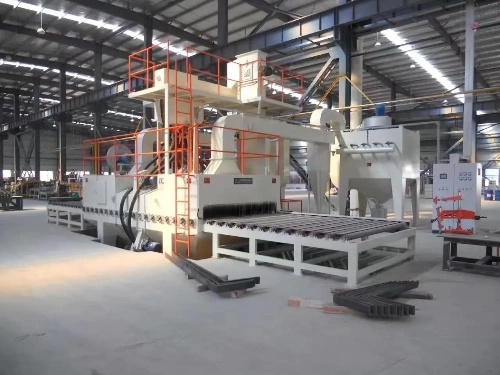

Machine de grenaillage de plat-profil de Marley

La machine de grenaillage de machine de Malley est une ligne en acier multifonctionnelle de prétraitement pour nettoyer les pièces structurelles soudées, l'acier de H, l'acier de section, le cadre de grille et la plaque d'acier, et le traitement du dérouillage et du polissage de plaque d'acier!Introduction à la machine de grenaillage de plat/profil de Marley
La roue de souffle de Malley a une disposition de multi-angle. Il choisit la lame avancée de plat de l'unité du monde avec le rendement élevé de la roue de souffle, et jette les paquets denses ultra-rapides de projectile pour frapper toutes les parties de l'acier dans l'état original pour le nettoyage tridimensionnel et total peut faire la couche de corrosion, scories de soudure, échelle d'oxyde et la saleté sur chaque surface de l'acier tombent rapidement, Obtenir une surface lisse avec une certaine rugosité, et améliorer l'adhérence entre le film de peinture et la surface en acier, et améliorer la résistance à la fatigue et la résistance à la corrosion de l'acier, améliorer la qualité interne de l'acier et prolonger sa durée de vie.Plaque de Malley/structure de machine de grenaillage de profil
Les composants fonctionnels principaux de machine de grenaillage de plat de Marley sont pièce de nettoyage, rollgang d'intérieur, rollgang entrant et sortant de matériaux, roue de souffle, système de circulation de projectile (ascenseur y compris, séparateur, convoyeur en spirale vertical et horizontal, mécanisme de récupération de projectile et canalisation d'approvisionnement de granule) purgeant le mécanisme, dépoussiérage, contrôle électrique et d'autres composants
Principe de fonctionnement de machine de grenaillage de plat/profil de Malley
La machine de grenaillage de profil de plat de Malley est un équipement de nettoyage progressif de type rouleau de grenaillage de haut-fonction. Pendant le processus de nettoyage, quand les pièces de structure métallique ou les matériaux en acier sont envoyés au secteur d'éjection à l'intérieur de la salle de machine de nettoyage par un rollgang réglable électriquement commandé de vitesse, chaque côté du corps entier est frappé et frotté par les projectiles denses forts de différentes orientations de coordonnée, de sorte que l'échelle d'oxyde, La couche de rouille et la saleté là-dessus tombent rapidement, et la surface en acier obtient une surface douce avec une certaine rugosité, chargent et déchargent des morceaux de travail sur l'importation et exportent des rouleaux des deux côtés de l'extérieur. Les projectiles et la poussière de rouille tombant sur l'acier sont purgés par le dispositif de purge, et le mélange de poussière de granule dispersé est transporté à l'entonnoir de chambre par la vis de récupération, et le convoyeur vertical et horizontal de vis est rassemblé dans la partie inférieure de la grue, Alors il est soulevé dans le séparateur sur la partie supérieure de la machine, et le projectile pur séparé tombe dans la trémie de séparateur pour le grenaillage à réutiliser. La poussière est produite pendant le nettoyage de grenaillage, qui est envoyé du tuyau d'évent au système de dépoussiérage. Le gaz propre après purification est rejeté dans l'atmosphère et la poussière granulaire est capturée et collectée.Principaux composants fonctionnels
Salle de nettoyage
La chambre de nettoyage est une structure de type plat de soudure de boîte de grande chambre, et le mur intérieur du corps de chambre est garni de l'amortisseur ZGMn13 résistant à l'usure. L'opération de nettoyage est effectuée dans la chambre étanche. L'amortisseur résistant à l'usure d'intérieur de nettoyage adopte la connexion résistante à l'usure de boulon d'écrou de fonte de paquet de couverture pour protéger la tête de boulon contre des dommages, et il est commode de démonter et remplacer.Rollgang

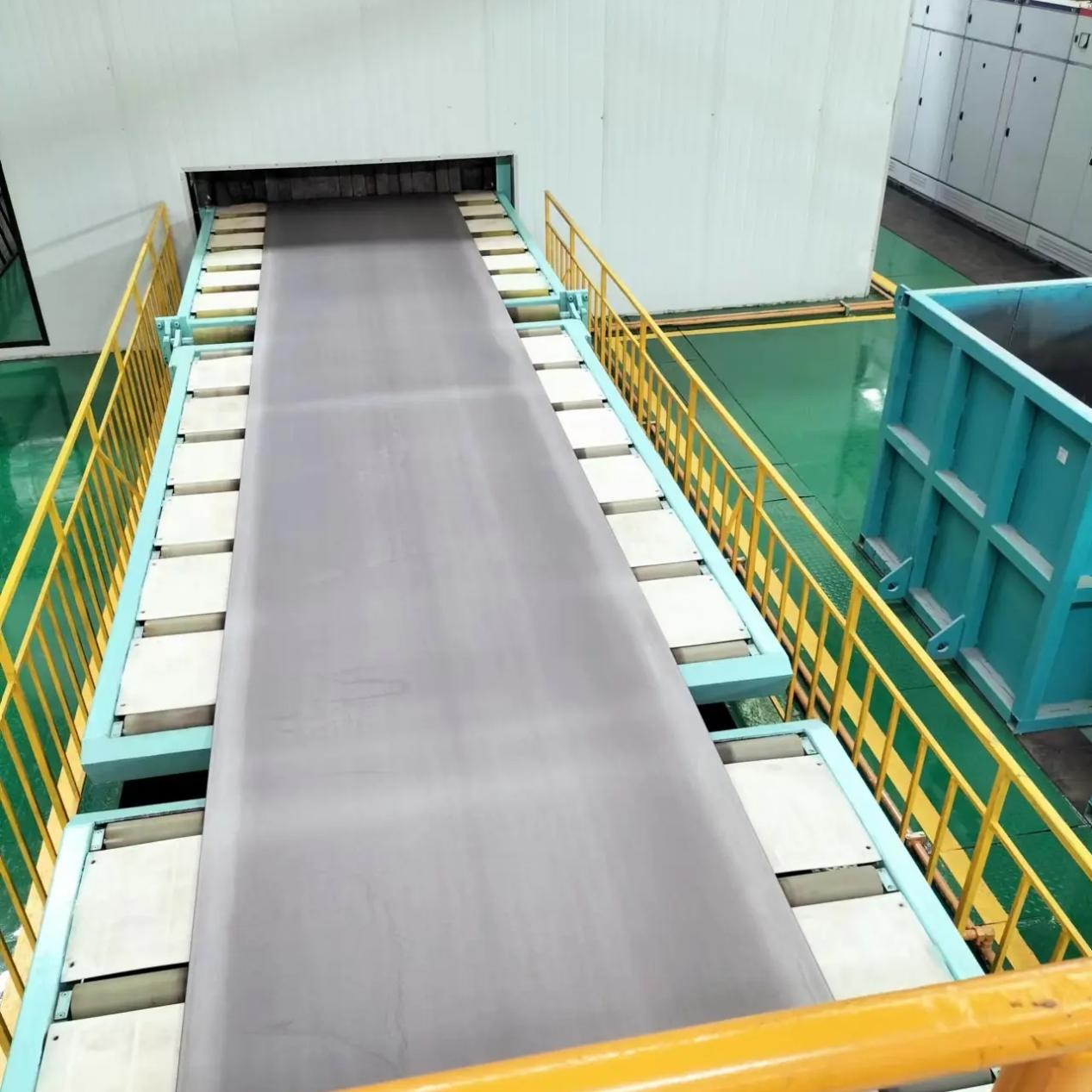

Cette table à rouleaux est divisée en rollgang intérieur et en rollgang section de chargement et de déchargement.Gaine résistante à l'usure de chrome de veste de rouleau d'intérieur et anneau d'arrêt élevé, gaine résistante à l'usure de chrome élevé est employée pour protéger le rouleau, résister à la grève de projectile, anneau d'arrêt peut faire fonctionner l'objet selon la position prédéterminée, pour empêcher la déviation, causant des accidents.Palan
La poulie supérieure et inférieure adopte un roulement carré d'insertion de siège, qui peut être automatiquement ajusté lorsqu'il est soumis à un choc vibratoire, et a de bonnes performances d'étanchéité.Séparateur
Le mélange de sable de granule est envoyé à la partie supérieure du séparateur par l'ascenseur, et le mélange de poussière de granule est également distribué, formant des rideaux par la couture, de sorte que le flux d'air traverse des rideaux perpendiculaires à la direction d'écoulement des rideaux, pour rincer la poussière de granule. Les projectiles, les déchets et les mélanges tombent dans des canaux différents selon leurs proportions spécifiques. Des projectiles purs et qualifiés sont transportés dans la trémie par la spirale pour la roue de souffle. Les pilules mélangées non séparées coulent dans l'ascenseur et les re-séparent; La poussière fine est aspirée dans le système de dépoussiérage, le gaz propre après que la purification soit déchargée dans l'atmosphère, et la poussière granulaire est capturée et rassemblée.Le séparateur a un bon effet de séparation. Après séparation, la teneur en sable dans le projectile qualifié pur est inférieure à 1%, et la teneur en projectile qualifié dans les déchets est inférieure à 1%.Convoyeur en spirale
Le convoyeur en spirale se compose principalement de moteur de réduction, d'axe de enroulement et de coquille en spirale.Avec le palier d'insertion de siège carré, le roulement peut être automatiquement ajusté lorsqu'il est touché par les vibrations et présente de bonnes performances d'étanchéité.Pipeline de tir
Cette canalisation de tir-transport a la double fonction de contrôle de pilule. Une porte est placée au-dessus de chaque tuyau de porte pour découper le projectile du séparateur respectivement, qui est commode pour maintenir leur roue respective de souffle; La taille d'ouverture de la porte, l'écoulement de projectile peut être ajustée, Et le nombre de portes peut être ouvert et fermé selon n'importe quelle combinaison des caractéristiques de l'objet nettoyé, afin d'économiser l'énergie, réduisent l'usage sur la machine, et s'assurent pour répondre aux besoins de production.Roue de souffle
La roue de souffle de disque simple, qui a présenté la technologie de la société de Di Sha, est devenue une roue de haut niveau parfaite de souffle en Chine aujourd'hui. Elle se compose principalement de mécanisme tournant, roue à aubes, enveloppe, douille directionnelle, roue de division de pilule, plat de garde, etc. La roue à aubes est faite de matériel Cr40 forgé, avec des lames, la douille directionnelle, haut chrome est employée pour la roue de division de pilule et le plat de garde.Dispositif de purge
Le dispositif adopte les fans à haute pression, et les ensembles de bolwtorch élastique à différents angles dans la pièce auxiliaire de chambre du corps de chambre pour purger et nettoyer les projectiles restants sur la surface de l'objet.Sceau d'importation et d'exportation
Le dispositif d'étanchéité pour l'importation et l'exportation de la pièce est en tôle d'acier à ressort en caoutchouc. Afin d'empêcher le projectile d'éclabousser dehors pendant le grenaillage, des joints de renforcement multiples sont placés à l'importation et à l'exportation de l'objet, qui est caractérisé par l'élasticité forte, la longue durée de vie et l'excellent effet de cachetage.Système de dépoussiérage
Ce système se compose du collecteur de poussière de type sac, du ventilateur, du tuyau de dépoussiérage et de tout autre système de dépoussiérage de composants. L'efficacité de dépoussiérage peut atteindre 99,5%, qui répond aux exigences de GB16297-1996 "norme d'émission complète des polluants atmosphériques" et répond aux GBJ4-73 d'émission des "trois déchets industriels standard provisoires. La durée de vie du sac en tissu est de 1 à 2 ans, ce qui réduit le coût d'utilisation de l'équipement, réduit le volume d'entretien et le coût d'entretien, et a un effet de dépoussiérage plus élevé, rendant l'air contenant de la poussière, après ce système de dépoussiérage, il est directement déchargé dans l'air, Et la concentration de poussière rejetée dans l'atmosphère est inférieure ou égale à 100 mg/m sans autre équipement de nettoyage. La canalisation de dépoussiérage est conçue et fabriquée selon l'orientation des coordonnées fournie par l'utilisateur.La feuille d'équipement de prétraitement en acier Malley et l'équipement de grenaillage de profil sont utilisés pour le prétraitement de diverses plaques et profils, jouant ainsi un rôle dans l'amélioration de la qualité et de la valeur ajoutée de l'acier produit par les aciéries. Dans la construction de navires, de plates-formes de forage et d'autres projets d'ingénierie offshore, la taille de l'acier est encore plus exigeante, ce qui pose également des défis considérables à divers travaux de traitement de surface, car un grand nombre de plaques d'acier et de profils spéciaux doivent être nettoyés, coupés, soudés, Peint et d'autres activités de prétraitement avec de haute qualité et efficacité avant assemblage. En tant que programme, le traitement de surface est terminé sur la ligne de prétraitement, qui combine le grenaillage, le chargement de l'amorce, le séchage et d'autres processus. Après ce processus, la plaque d'acier et le profil sont complètement grenaillage et nettoyage, et en même temps, un revêtement anti-corrosif provisoire peut être pulvérisé. Naturellement, en plus de l'équipement de transport externe, la ligne de prétraitement inclut également le four de préchauffage, la machine de grenaillage de type passage continu, la salle de pulvérisation de peinture et le fondeur mobile de grille avec le canal de séchage. En termes d'acier, l'équipement fournit un système de transport de type croisé dans le secteur de découpage, qui peut permettre le chargement et le déchargement ininterrompus des matériaux et effectivement éviter des dommages de collision des matériaux.Système de filtration et de purification
Il y a deux dispositifs différents dans le système de filtration et de purification de machine de grenaillage de plaque d'acier, c'est-à-dire, dispositif humide de purification de brume de peinture et dispositif sec de filtration et de purification de brume de peinture. Quelles sont les différences entre ces deux appareils? Dispositif de purification humide de traitement de machine de grenaillage du système de filtration et de purification de brouillard de peinture de plaque d'acier de Dongguan Jida: le gaz résiduaire de brume de peinture entre dans la chambre de traitement par le rideau d'eau de jet, particules de brume de peinture tombent dans l'eau, gaz résiduel de dissolvant organique entre le réservoir actif, toluène, Le xylylène et le benzène sont adsorbés par le charbon actif, et l'air pur traité est déchargé dans l'atmosphère pour répondre aux exigences des normes nationales d'émission de protection de l'environnement.

Traitement de machine de grenaillage de filtration et de système de purification de dispositif sec de filtration et de purification de brouillard de peinture de plaque d'acier: Gaz mélangé d'intérieur de brume de peinture et de dissolvant organique produits pendant la pulvérisation d'objet et le gaz nocif de forte concentration volatilisé dans la salle de séchage, par le conduit d'air de mine dans le filtre de sac de papier, Des particules de brume de peinture sont bloquées sur la surface externe du filtre-sac, et le taux d'enlèvement de brume de peinture atteint ≥ 95%. Le gaz de solvant organique entre dans l'adsorption active de carbone peut, et est déchargé à haute altitude après traitement. La hauteur d'émission est de 25cm, et la concentration du gaz solvant du moteur de triphényle d'émission atteint les dispositions pertinentes de la norme provisoire d'émission complète de la pollution atmosphérique.
