Comment choisir une machine d’essai hydrostatique adaptée aux tubes en acier ?

Dans une usine de fabrication de tubes en acier, le choix d’une machine d’essai hydrostatique influence directement le contrôle qualité, la cadence de production et la fiabilité des résultats.

Une installation mal dimensionnée ou équipée d’un système d’étanchéité inadapté peut entraîner des fuites au niveau des montages, des essais à refaire et des arrêts de production. Pour choisir le bon équipement, il faut donc partir des caractéristiques réelles des tubes et des exigences de contrôle, plutôt que de se limiter à la pression maximale annoncée.

Les critères essentiels pour choisir une machine d’essai hydrostatique

La sélection repose sur plusieurs paramètres techniques : pression d’essai, dimensions des tubes, système d’étanchéité, automatisation, sécurité et traçabilité des résultats.

Critère	Points à vérifier	Incidence sur la production
Pression d’essai	Pression requise par la spécification applicable et plage de fonctionnement	Permet de réaliser l’essai dans les conditions prévues
Dimensions des tubes	Diamètre extérieur, épaisseur de paroi et longueur	Détermine la configuration des têtes d’essai, des joints et du système de manutention
Étanchéité et serrage	Type de joints, dispositif de serrage et compatibilité avec les extrémités des tubes	Limite les fuites au niveau du montage et les interruptions d’essai
Automatisation et commande	Automate PLC, interface opérateur, séquence de test et alarmes	Favorise la répétabilité et réduit les interventions manuelles
Enregistrement des données	Pression, durée de maintien et résultats, selon les exigences applicables	Facilite la traçabilité et la préparation des dossiers de contrôle
Sécurité	Protection contre les surpressions, instruments adaptés et arrêt d’urgence	Réduit les risques liés aux essais sous haute pression
Maintenance et assistance	Disponibilité des pièces, maintenance et formation	Contribue à limiter les arrêts prolongés

1. Adapter la pression d’essai aux exigences des tubes

La pression maximale de la machine doit être compatible avec les exigences d’essai des tubes fabriqués. Le choix ne doit pas reposer uniquement sur la valeur maximale affichée dans une fiche technique.

Le diamètre extérieur, l’épaisseur de paroi, la nuance d’acier et la norme ou la spécification applicable peuvent influencer les paramètres d’essai. Il est également utile d’anticiper les évolutions de production, à condition de définir cette marge à partir de besoins techniques réels.

La pression d’essai et la durée de maintien doivent être déterminées conformément à la procédure applicable et aux exigences du client. Il n’existe pas de valeur universelle adaptée à tous les tubes.

2. Vérifier la plage dimensionnelle et le système d’étanchéité

Une machine destinée à une gamme précise de tubes ne convient pas nécessairement à une autre gamme, même si la pression d’essai est identique.

Avant de choisir l’équipement, il faut préciser :

• le diamètre extérieur minimal et maximal ;

• la longueur des tubes ;

• l’épaisseur de paroi ;

• l’état et la géométrie des extrémités ;

• la fréquence des changements de dimensions.

Le système d’étanchéité doit être adapté à ces caractéristiques. Une fuite au niveau d’un joint ou d’une tête d’essai peut provoquer une perte de pression et conduire à un diagnostic erroné si elle est confondue avec une fuite du tube lui-même.

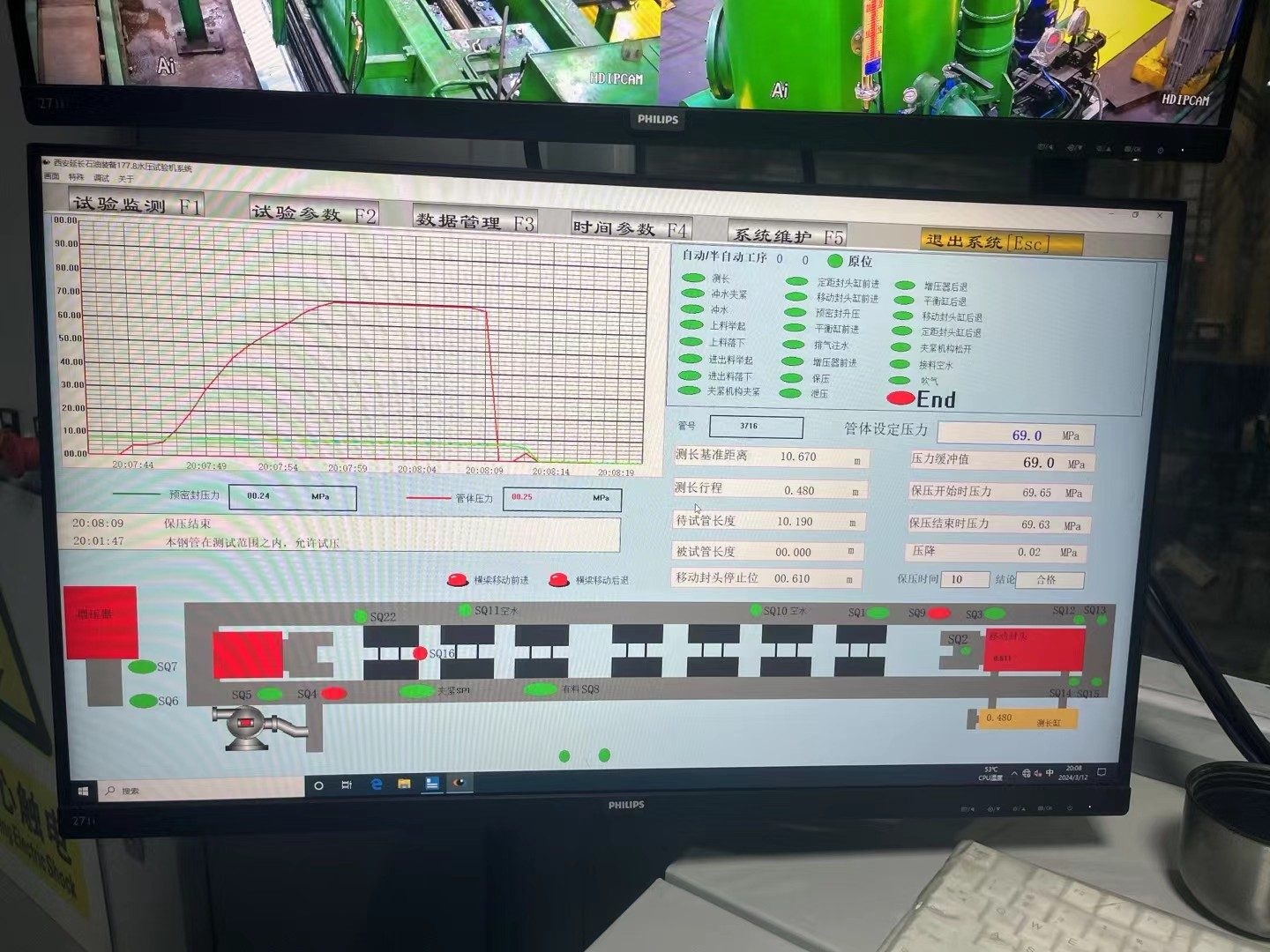

3. Évaluer l’automatisation et la traçabilité

Dans une ligne de production, la machine doit réaliser une séquence d’essai cohérente et reproductible : remplissage, évacuation de l’air, montée en pression, maintien, décompression et déchargement.

Selon la configuration retenue, une commande automatisée peut coordonner ces étapes et surveiller les paramètres du cycle. L’enregistrement des données peut également être prévu lorsque la traçabilité est exigée par le client ou la procédure qualité.

Le niveau d’automatisation doit correspondre à la cadence recherchée, au nombre de références produites et à l’organisation de la ligne. Une installation plus automatisée n’est pertinente que si elle répond aux besoins réels de l’usine.

4. Ne pas négliger la sécurité et le coût d’exploitation

Un essai hydrostatique sous pression nécessite des dispositifs de sécurité adaptés. La conception de l’installation, les instruments de mesure, la protection contre les surpressions et les procédures opératoires doivent être cohérents avec les conditions de fonctionnement prévues.

Le coût d’achat ne représente qu’une partie du coût total. Il faut également prendre en compte la maintenance, les pièces d’usure, les changements de format, les temps de cycle, la consommation des ressources et les conséquences d’un arrêt de production.

Liste de contrôle avant de consulter un fabricant

Avant de demander une offre pour une machine d’essai hydrostatique, préparez les informations suivantes :

1. Type de tube et matériau.

2. Diamètres extérieurs, épaisseurs de paroi et longueurs.

3. Pression d’essai et durée de maintien requises.

4. Norme applicable ou spécification du client.

5. Cadence de production visée.

6. Niveau d’automatisation souhaité.

7. Exigences d’enregistrement et de traçabilité.

8. Contraintes d’implantation et de manutention dans l’usine.

Ces informations permettent au fabricant de définir une configuration cohérente avec les produits à contrôler et les conditions de production.

Choisir une machine adaptée à votre production

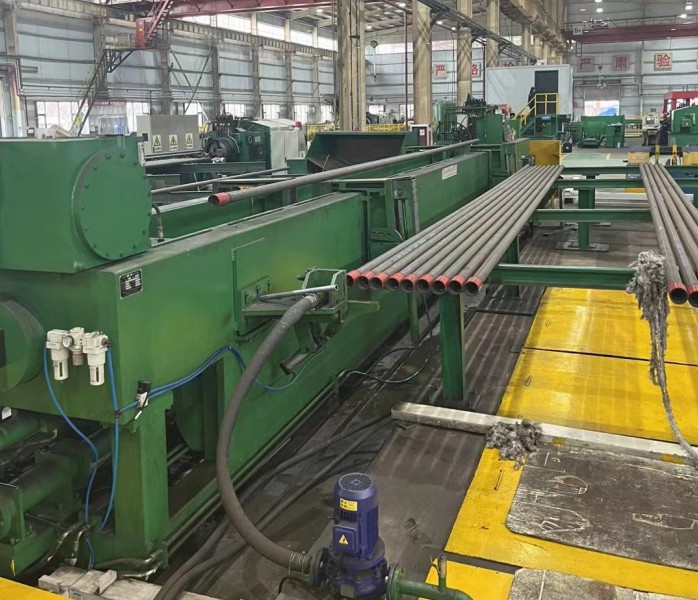

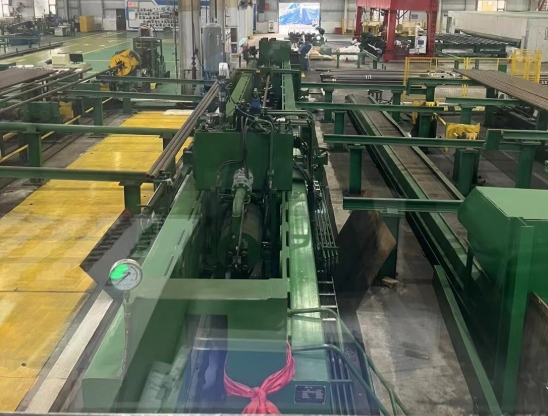

Une machine d’essai hydrostatique pour tubes en acier doit être sélectionnée en fonction de la gamme dimensionnelle, des paramètres d’essai, du système d’étanchéité, de la cadence et des exigences de contrôle.

Chez Wuxi Marley Machinery Technology Co., Ltd., les équipements sont configurés selon les caractéristiques des tubes et les besoins de chaque projet. La définition technique doit donc commencer par les spécifications des produits et les conditions d’exploitation, afin d’établir une solution adaptée à la ligne de production.

L’essai hydrostatique contribue au contrôle de l’étanchéité et de la tenue en pression dans les conditions définies. Il doit être complété par les autres contrôles requis, notamment les contrôles non destructifs lorsque ceux-ci sont applicables.
